面对拉拉线快充市场的火热需求，近期欧派奇推出了67W拉拉线快充系列产品，产品配置65cm长USB-C拉拉线以及1A1C快充接口，其中USB-C接口和拉拉线支持67W PD快充，USB-A接口支持18W QC和22.5W SCP快充，可满足手机/平板/笔记本/耳机等多设备同时充电需求。

值得一提的是，针对更为差异化的需求，欧派奇还专门将这款充电器设计成支持无线充、PD3.2快充和带数显屏三个版本，在保证主体性能基本一致的情况下，进一步提升产品实用性。下面我们就来看看产品的具体设计做工。

欧派奇67W拉拉线氮化镓充电器外观

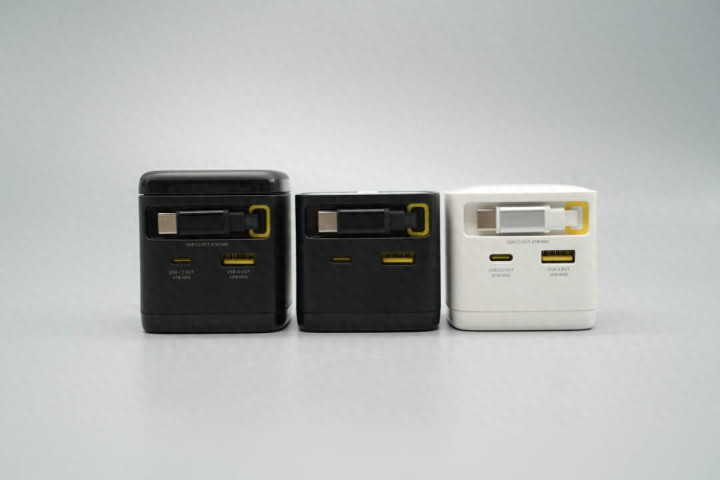

欧派奇67W拉拉线氮化镓充电器的三个版本拥有黑、白两种经典配色，机身样式相同，同时也都配备USB-C拉拉线和1A1C接口，可以满足用户笔电、手机等设备即拉即充的便用需求。

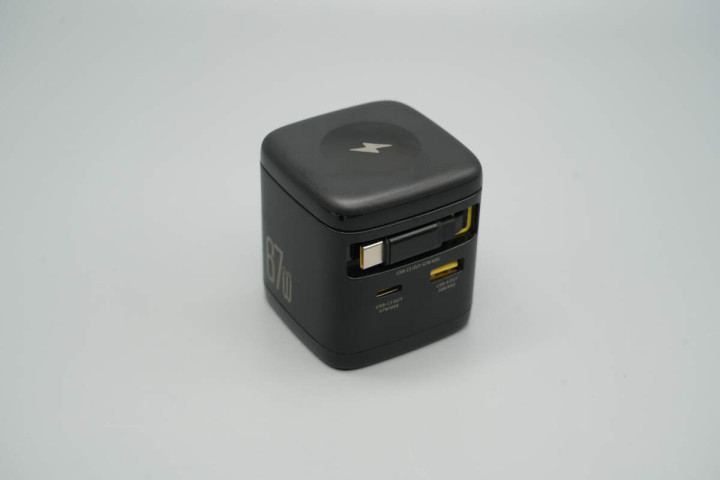

其中带无线充功能版本将无线充功能模块化设计，支持充电器触点供电和USB-C3口有线供电两种方式，可灵活拆卸携带，提供2.5W无线充输出，适合用户手表、耳机等小型智能穿戴设备使用，随放随充更方便。

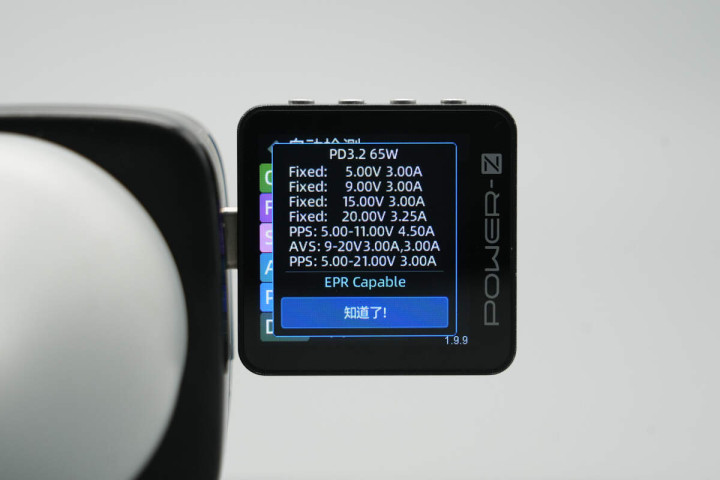

支持PD3.2快充版本，实测USB-C口支持65W PD3.2快充，并具备9-20V3A SPR AVS电压档位。

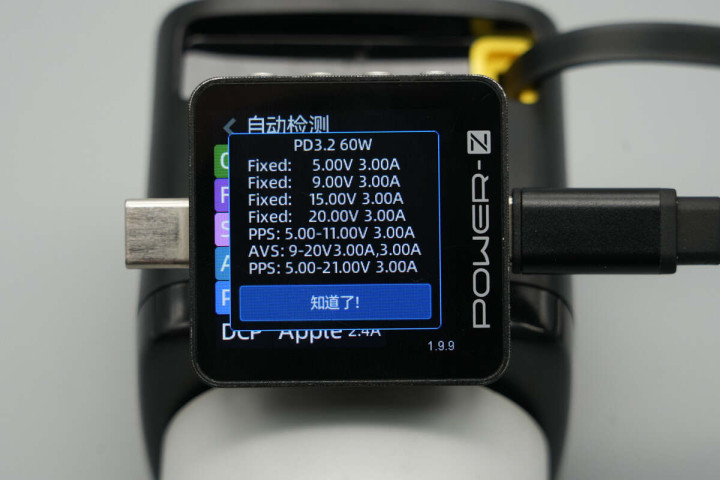

USB-C拉拉线支持60W PD3.2快充，并具备9-20V3A SPR AVS电压档位。

第三版在支持PD3.2快充基础上增加对数显功能支持，支持接口使用状态和实时充电功率显示。本期我们也是以这一版为例，来详细展示该系列产品的具体设计。

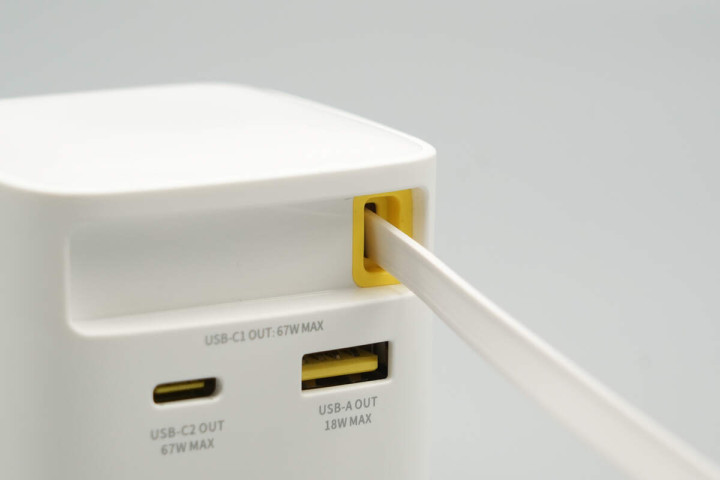

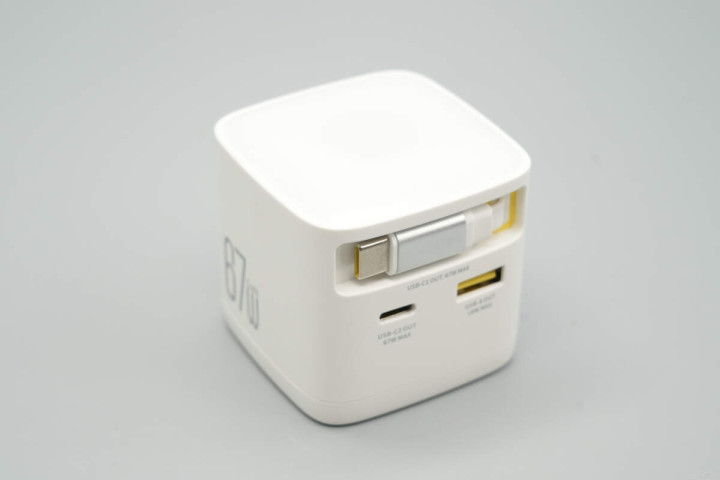

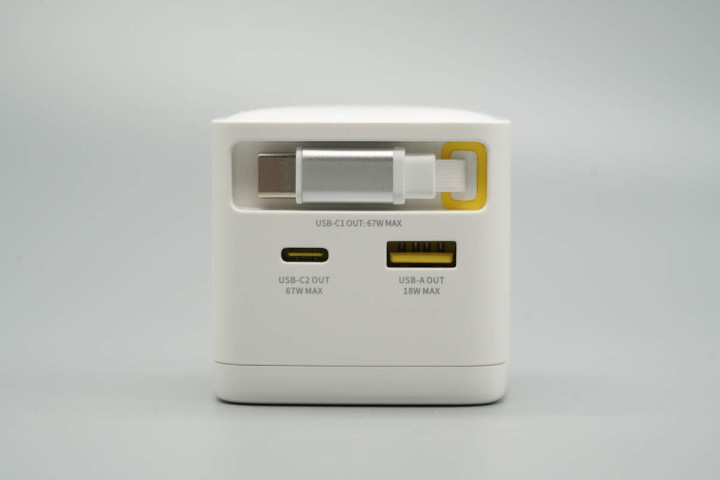

充电器采用PC阻燃材质塑料外壳，表面哑光工艺处理。机身正面配置USB-C1拉拉线和1A1C快充接口，并针对线缆端子设计磁吸收纳槽。

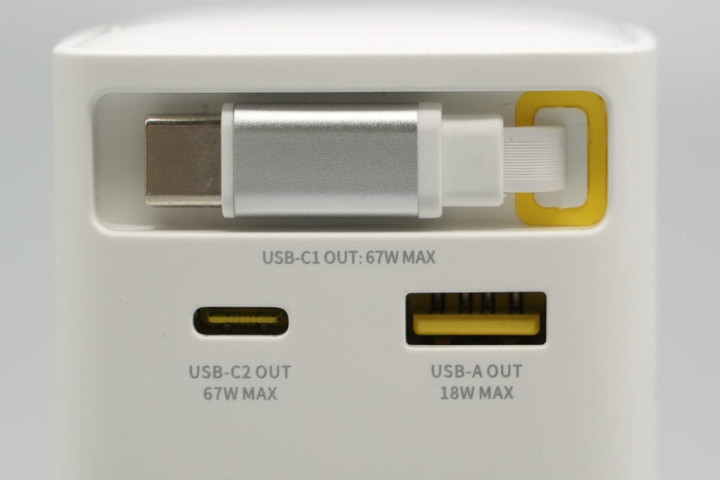

壳体上印有各接口相应输出参数，直观明了。

USB-C1拉拉线线身扁平设计，有效避免缠绕，收纳更流畅。

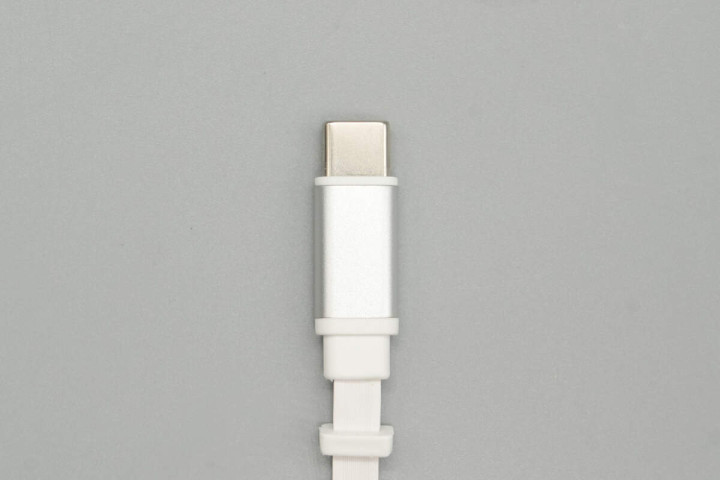

端子采用金属材质外壳，表面喷涂银色金属漆，精致感十足。

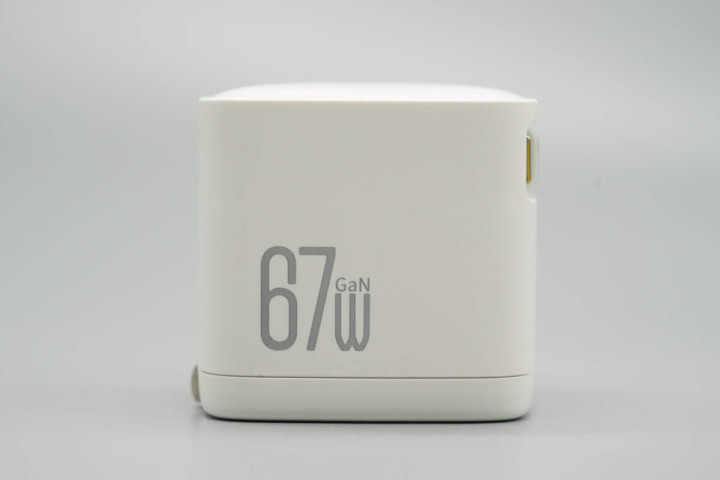

机身侧面印有67W GaN字样，表明这是一款氮化镓充电器。

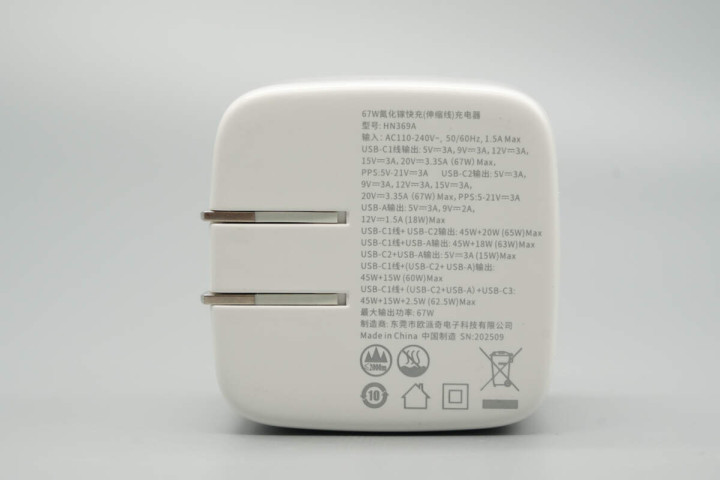

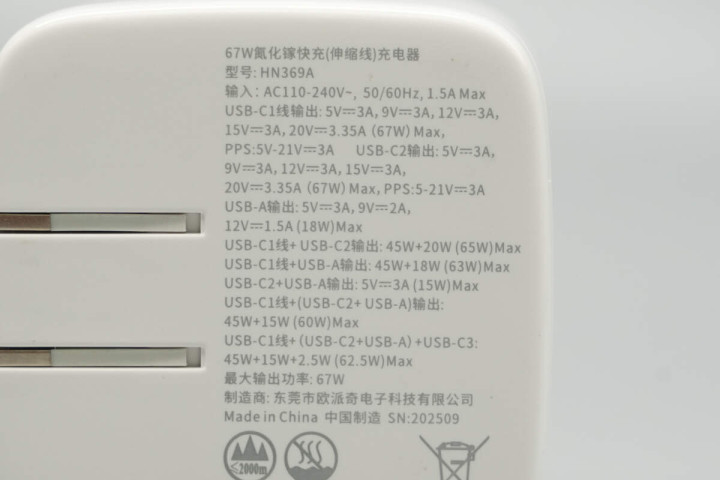

机身底部外壳右侧区域印有充电器参数。

产品参数特写

型号：HN369A

输入：AC110-240V~50/60Hz 1.5A Max

输出：

USB-C1线/C2：5V3A、9V3A、12V3A、15V3A、20V3.35A 67W Max

PPS：5-21V3A

USB-A：5V3A、9V2A、12V1.5A 18W Max

USB-C1线+USB-C2：45W+20W 65W Max

USB-C1线+USB-A：45W+18W 63W Max

USB-C2+USB-A：5V3A 15W Max

USB-C1线+(USB-C2+USB-A)：45W+15W 60W Max

最大输出功率：67W

制造商：东莞市欧派奇电子科技有限公司

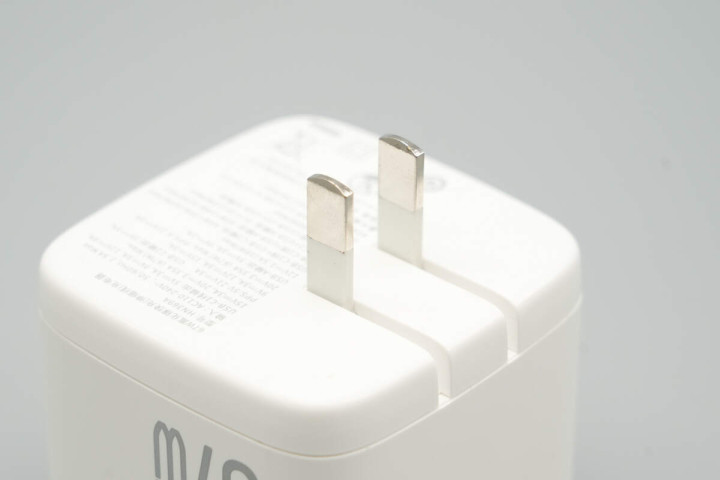

充电器配备新国标折叠插脚，有效避免误触风险。

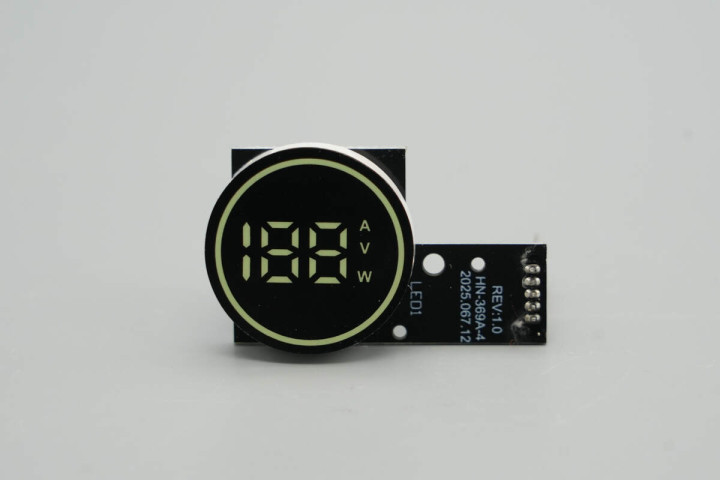

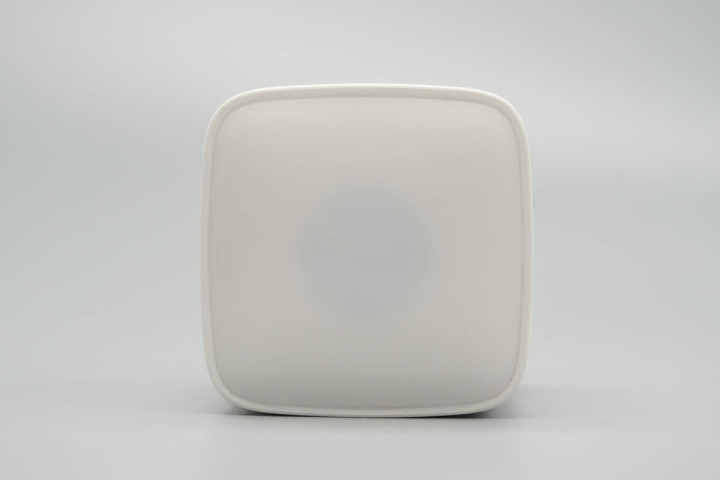

机身顶部覆盖白色亮面盖板，中心设有隐藏数显屏。

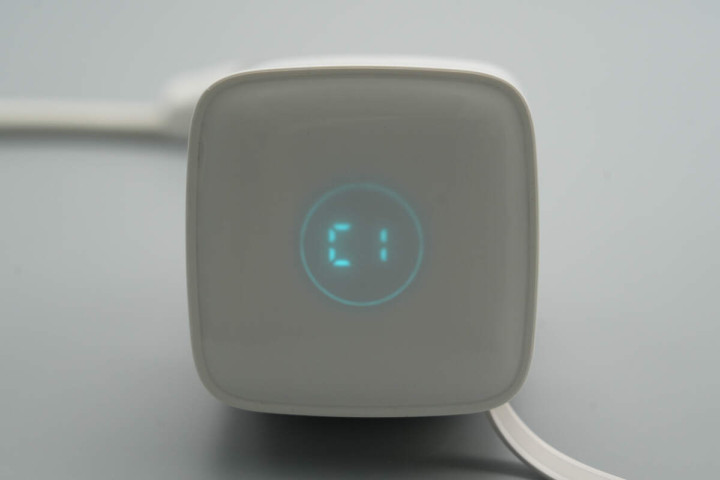

通电使用状态下，数显屏可现实各接口使用情况。

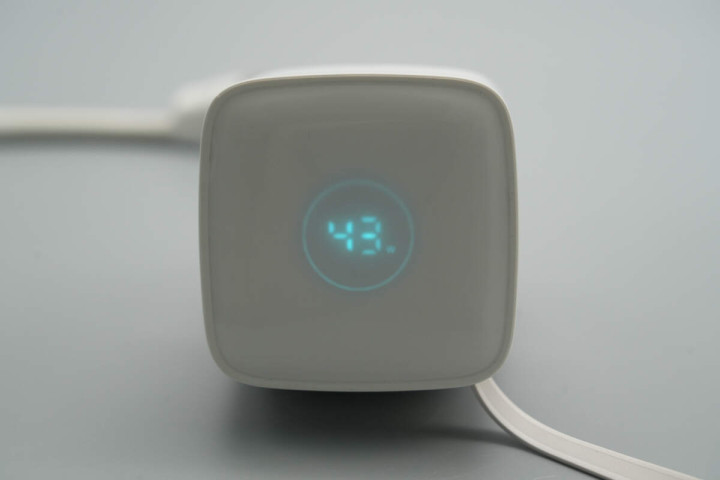

同时也能实时显示各接口的输出功率参数，快充看得见。

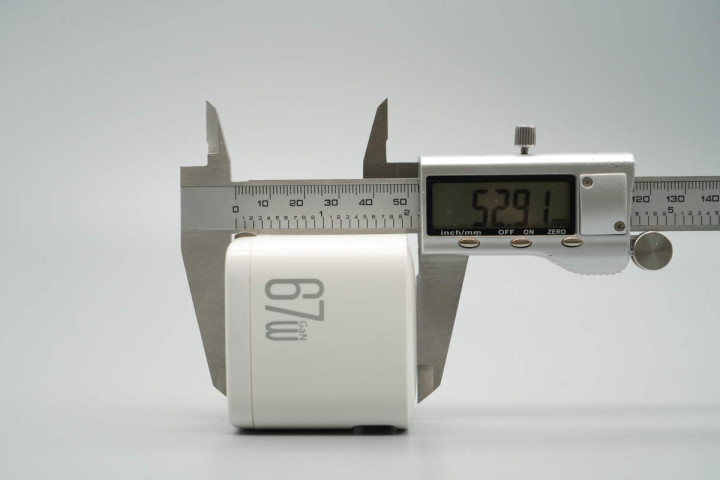

实测充电器机身长度为52.91mm。

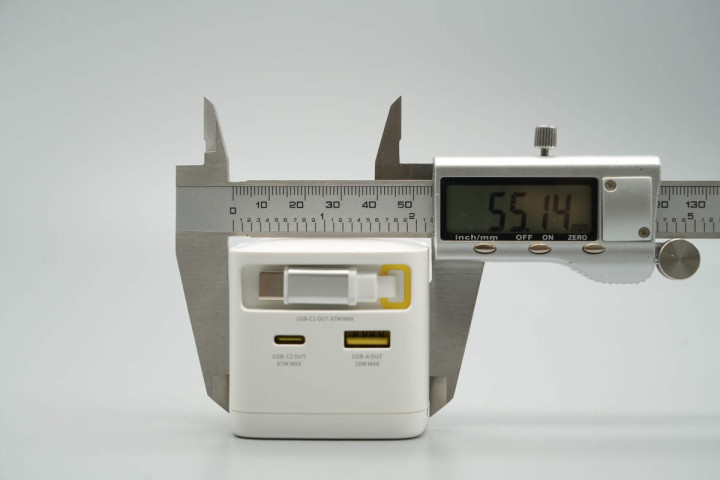

宽度为55.14mm。

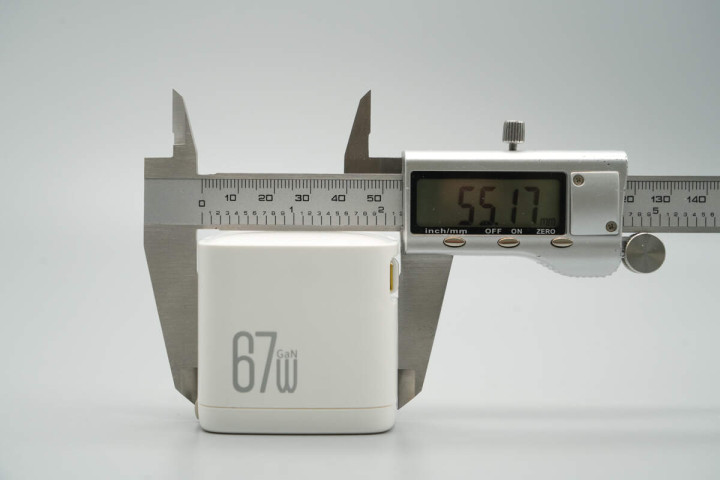

厚度为55.17mm。

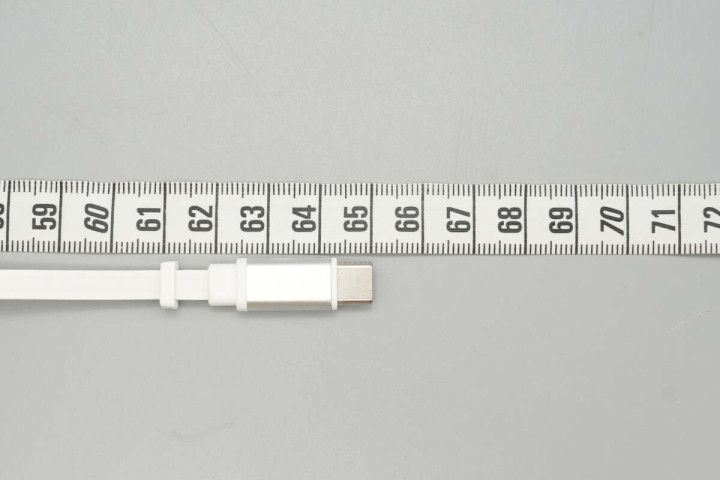

USB-C拉拉线长度约为65cm。

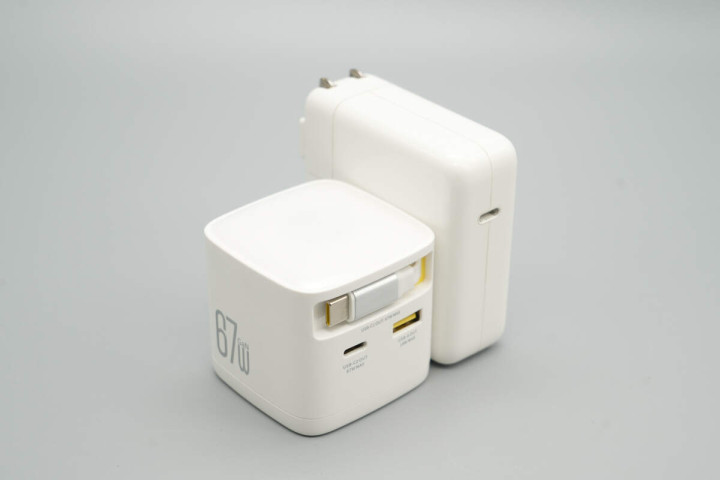

和苹果67W充电器放在一起对比。

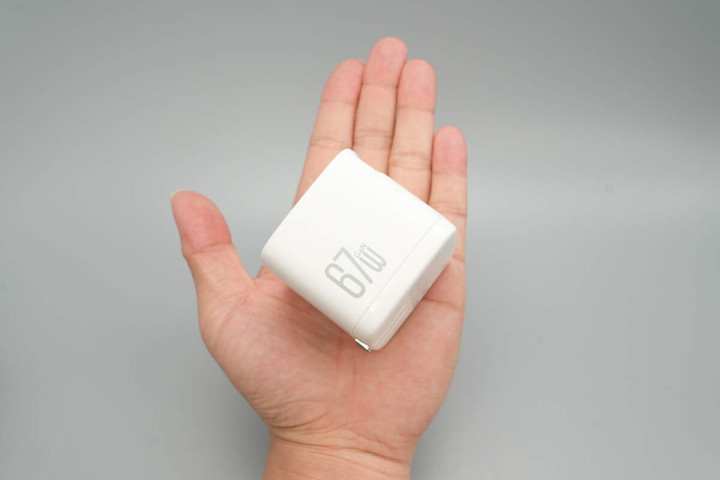

充电器拿在手上的大小直观感受。

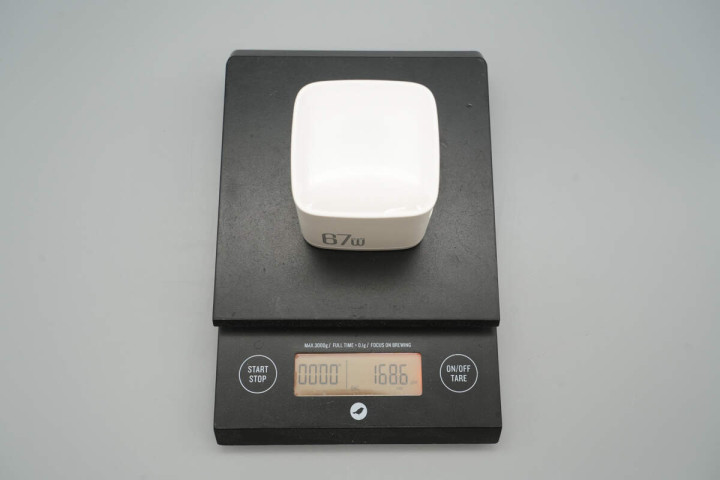

另外测得充电器重量约为169g。

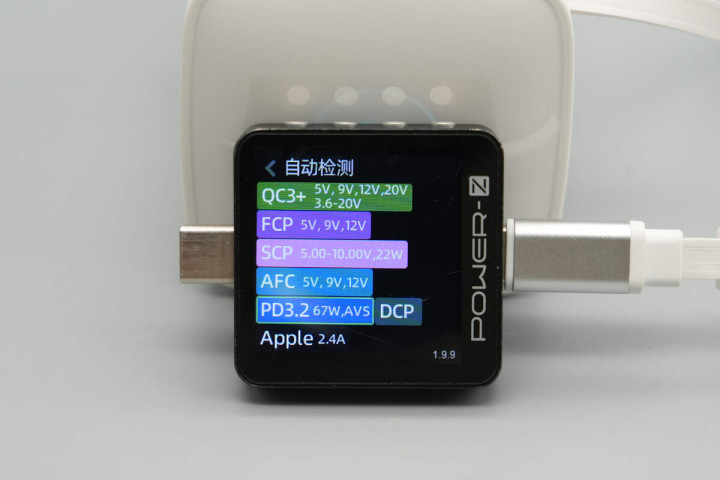

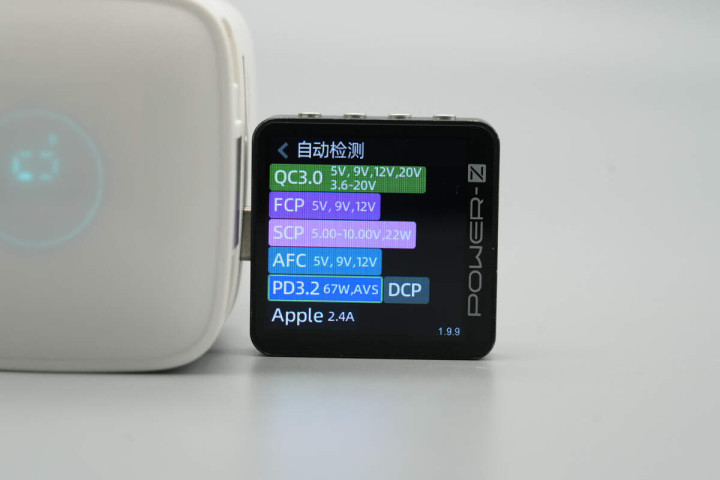

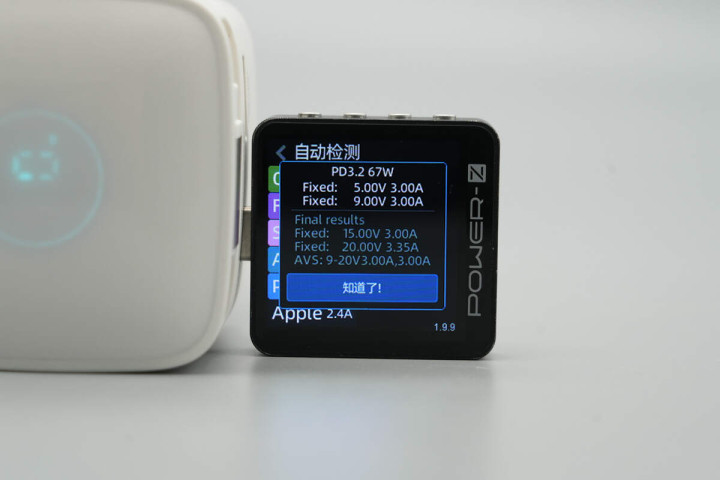

使用ChargerLAB POWER-Z KM003C测得充电器拉拉线输出支持QC3+、FCP、SCP、AFC、PD3.2、DCP、Apple 2.4A充电协议。

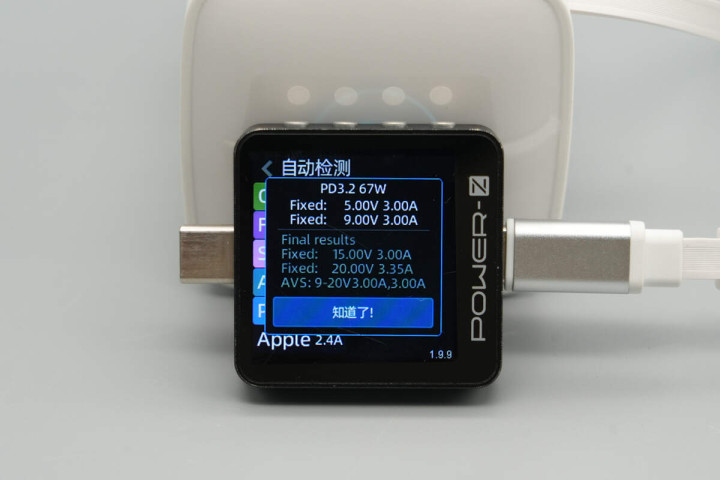

PDO报文显示拉拉线还具备5V3A、9V3A、15V3A、20V3.35A四组固定电压档位，以及9-20V3A SPR AVS电压档位。

测得USB-C2接口支持QC3.0、FCP、SCP、AFC、PD3.2、DCP、Apple 2.4A充电协议。

此外PDO报文和拉拉线的相同。

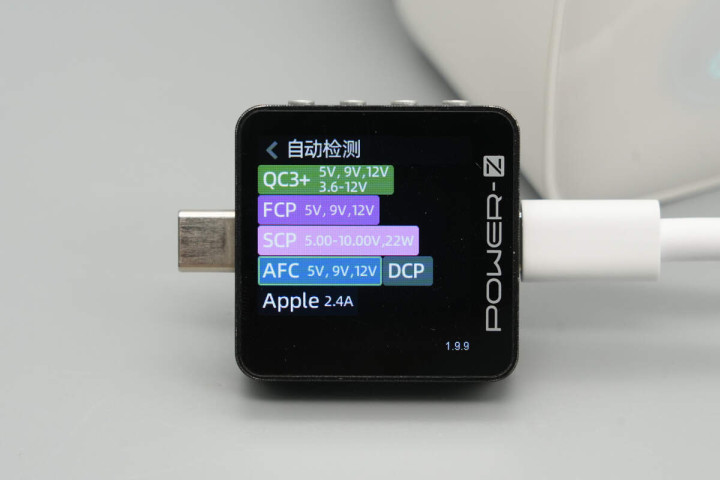

最后测得USB-A口支持QC3+、FCP、SCP、AFC、DCP、Apple 2.4A充电协议。

欧派奇67W拉拉线氮化镓充电器拆解

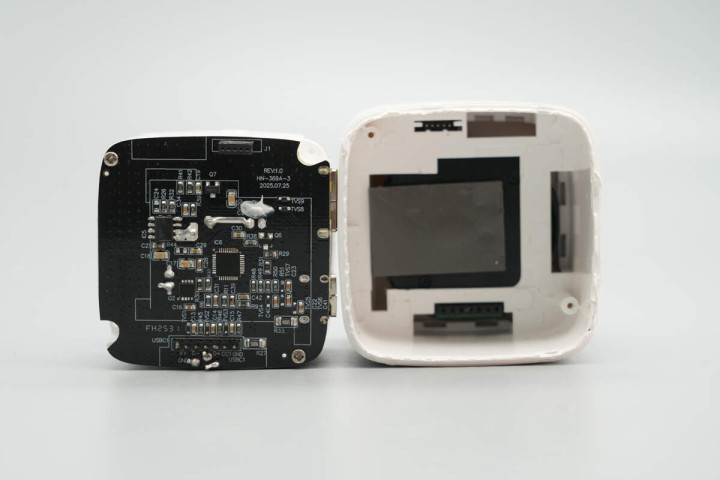

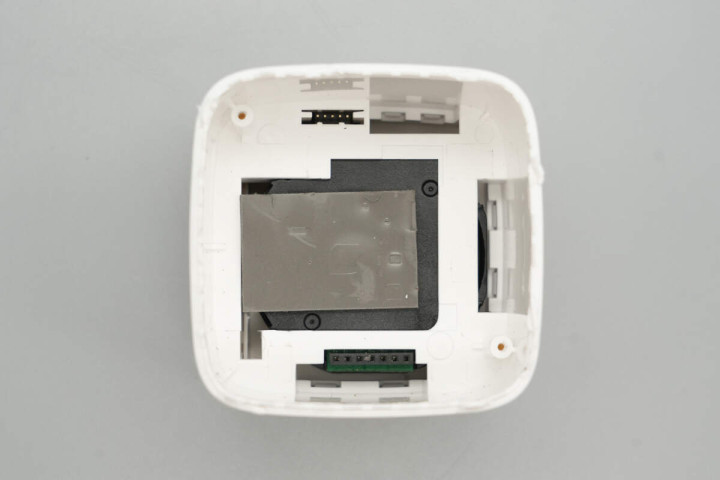

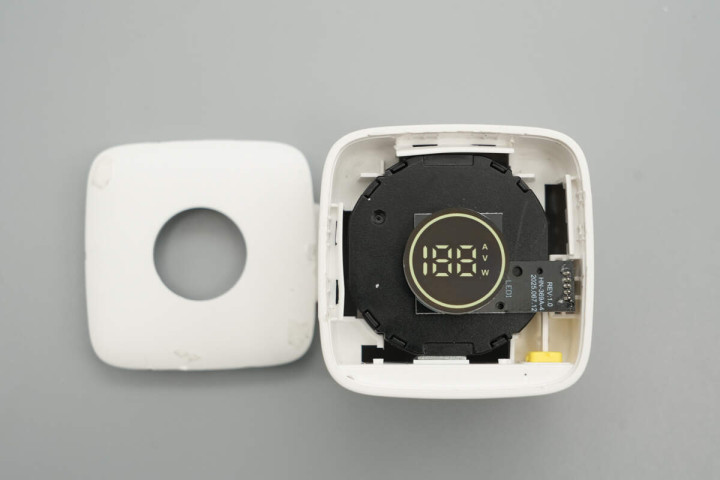

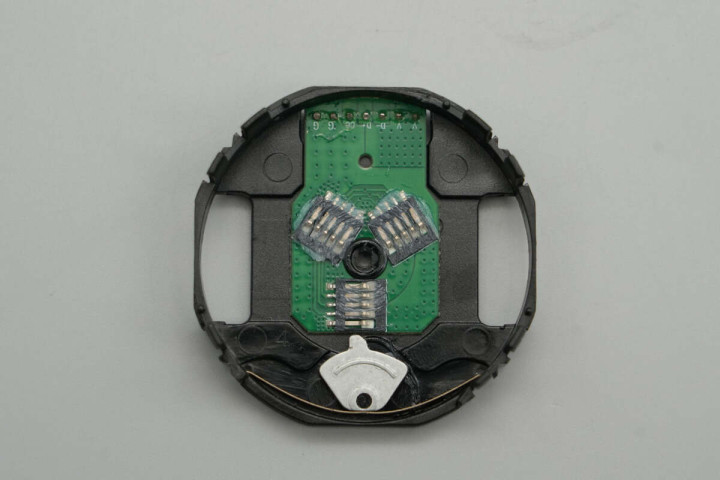

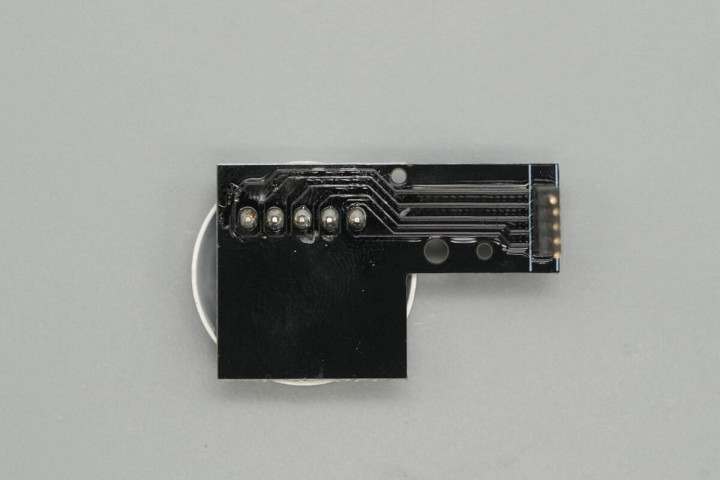

拆掉顶部外壳，壳体对应数显屏区域镂空，内部拉拉线模块通过四端定位板固定，顶部放置数显屏模块。

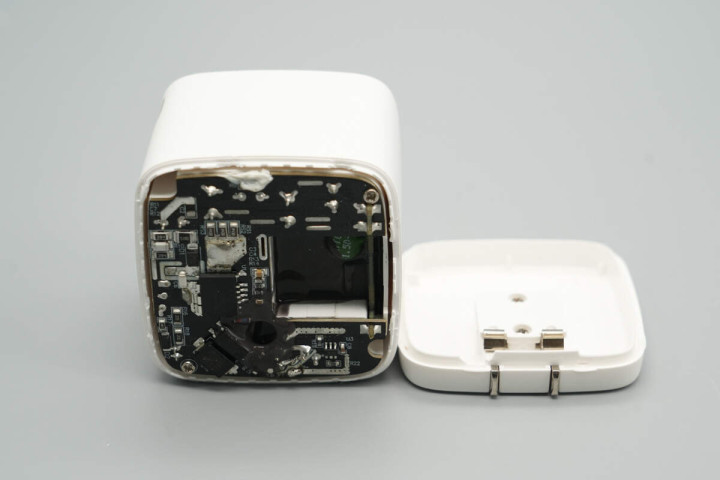

将充电器底部外壳拆开，输入端采用接触式通电设计。

充电器内部一整个电源模块由对角处螺丝进行固定。

拆掉螺丝即可将整个电源模块取出。

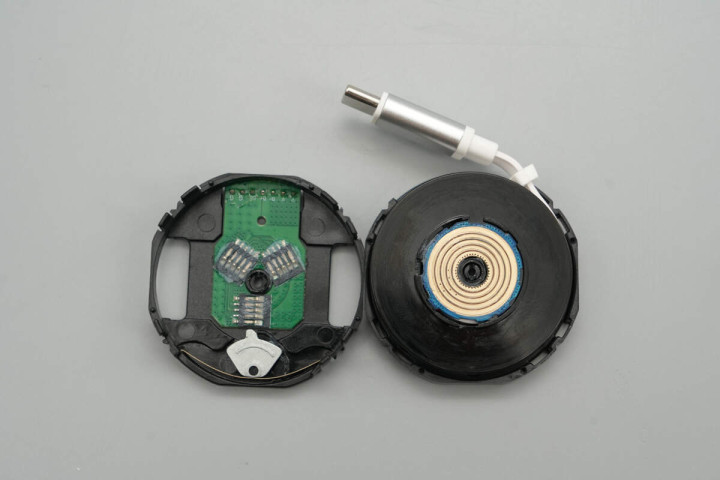

电源模块顶部PCB板和拉拉线模块之间设有导热垫。

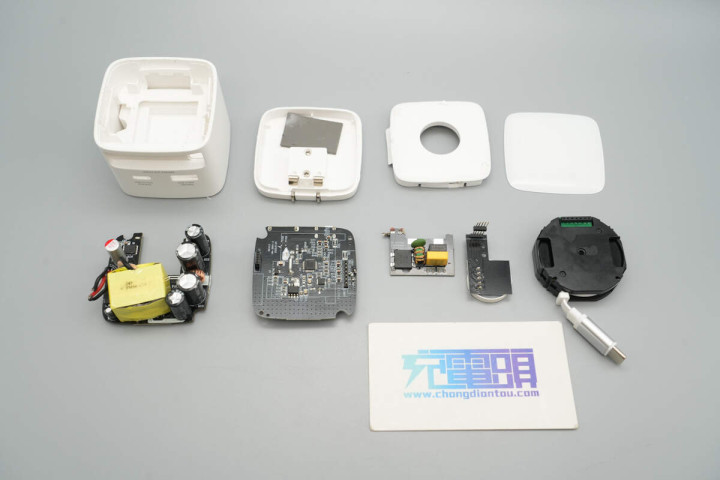

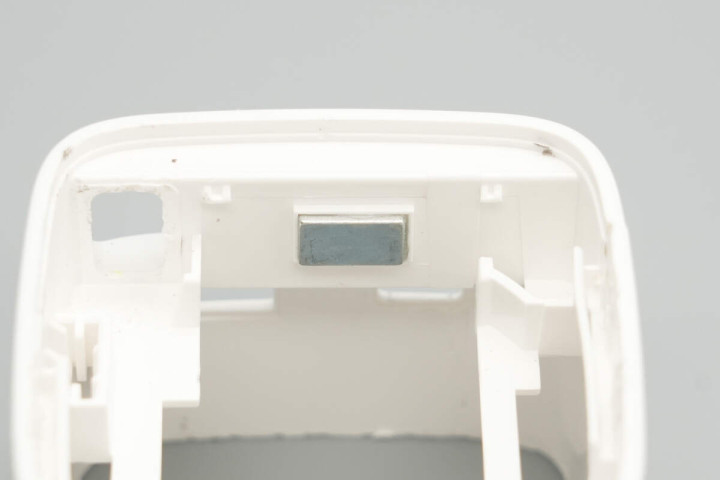

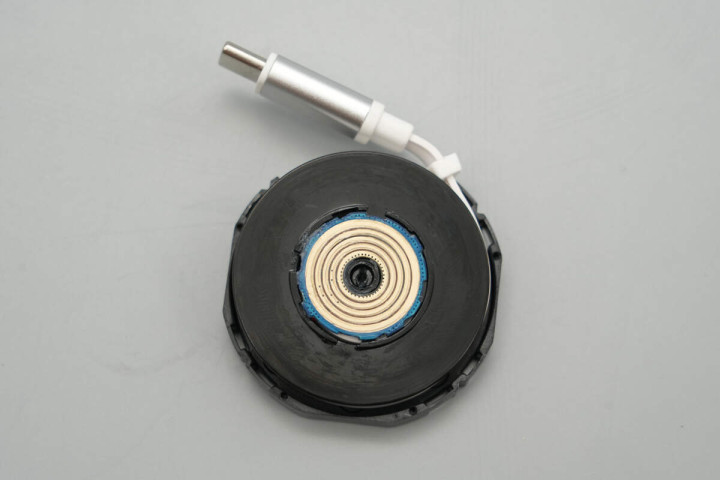

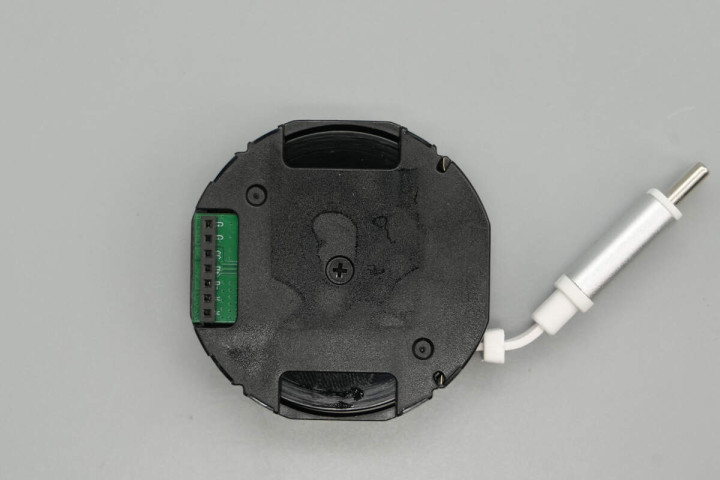

将拉拉线模块和数显屏模块也取出，壳体内侧对应拉拉线端子处固定一颗小磁铁用于吸附收纳拉拉线端子。

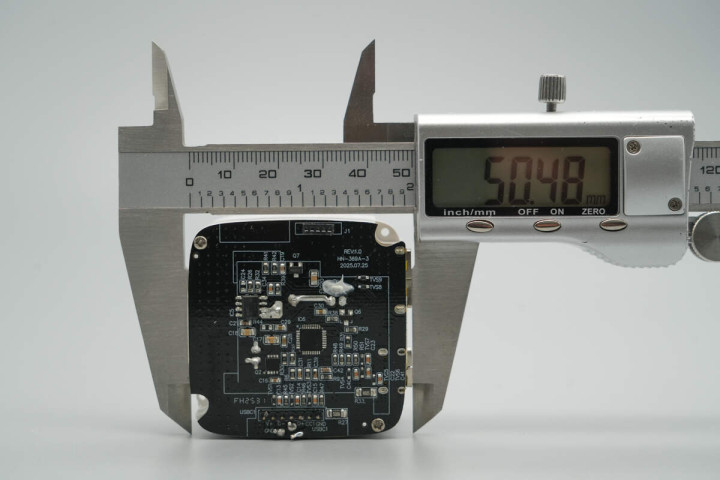

实测充电器内部电源模块长度为50.48mm。

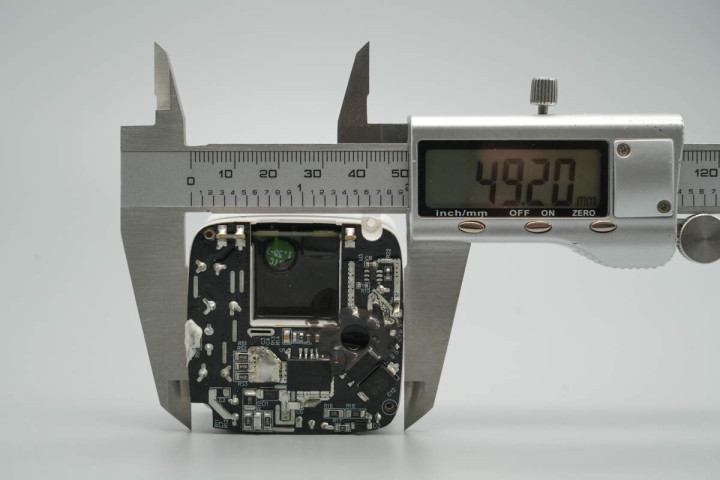

宽度为49.2mm。

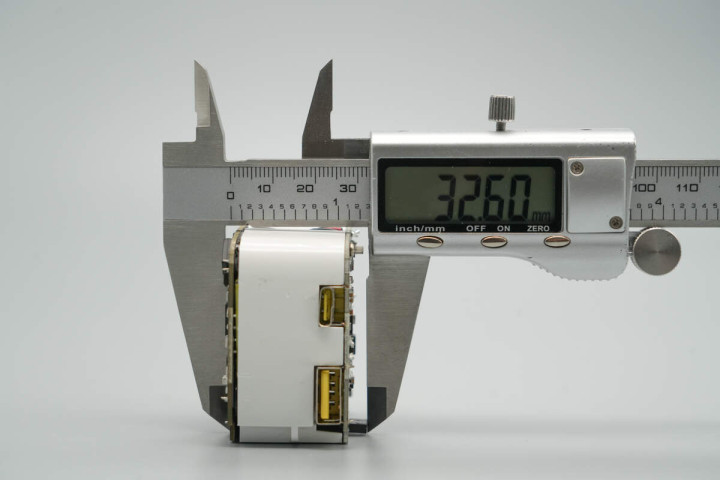

厚度为32.6mm。

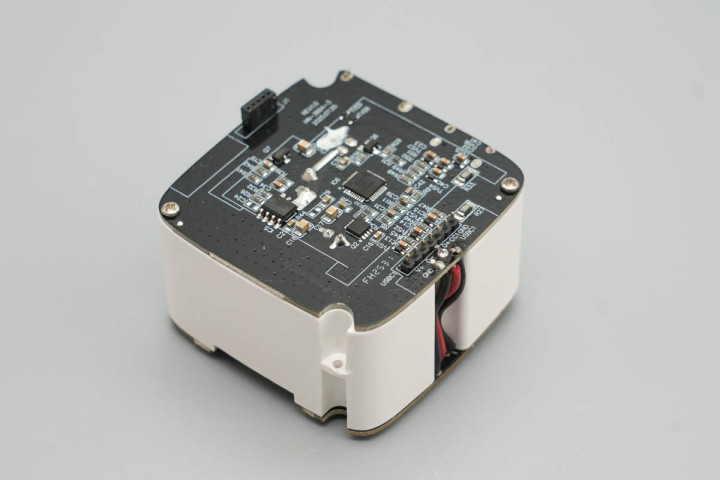

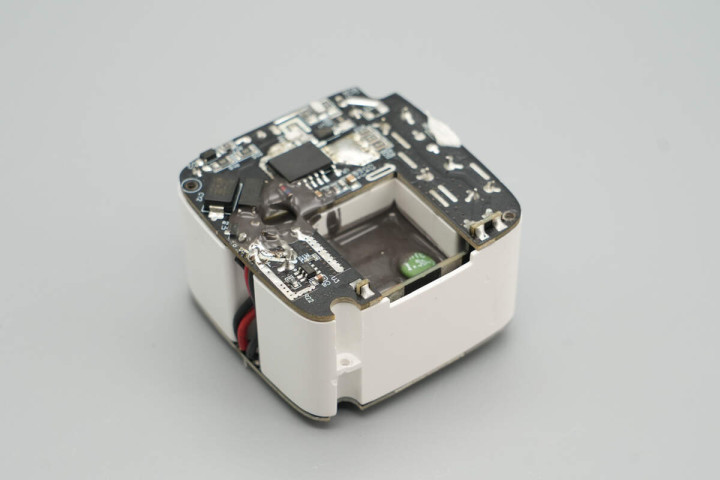

电源模块由三块PCB板组成，其中输入端小板焊接在底部PCB板一侧。

模块上下两块PCB板之间设有塑料壳进行支撑隔离，并且两块板子都通过螺丝与塑料壳进行固定。此外拉拉线模块、数显屏模块通过排针插拔式连接顶部PCB板，组装方便。

拆掉螺丝去掉塑料壳，输入端PCB板上器件灌胶提升散热性能和耐候性。

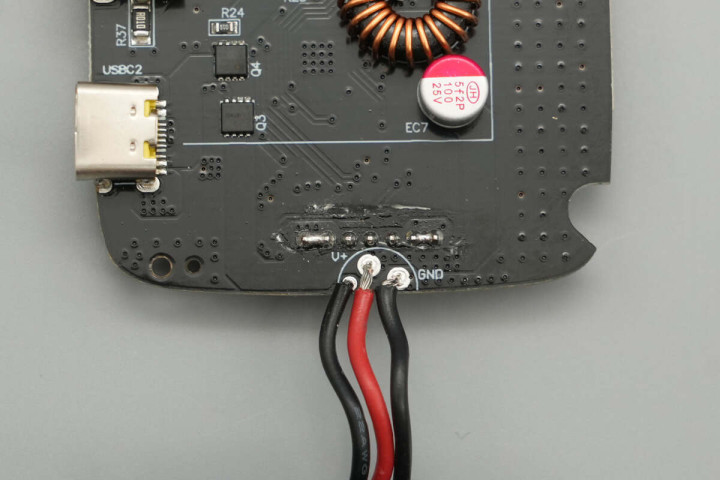

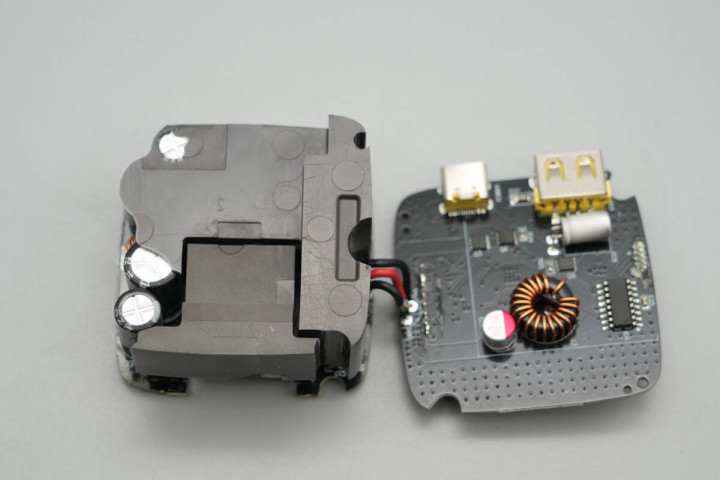

上下两块PCB板通过一组导线实现连接通电。

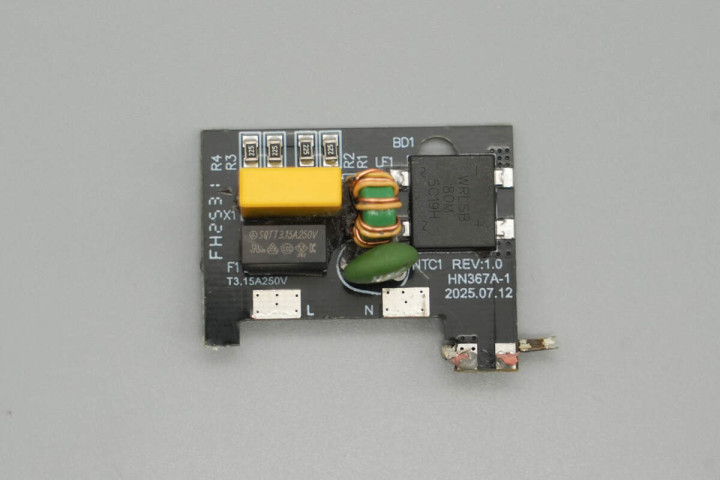

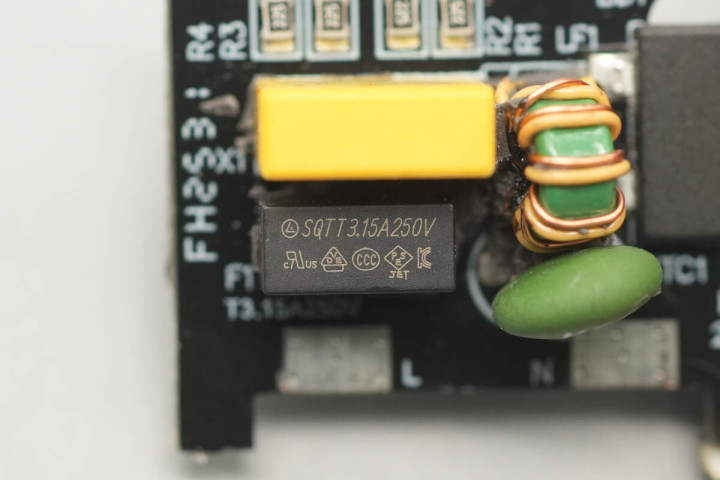

输入小板正面设有延时保险丝、NTC热敏电阻、安规X2电容、共模电感、整流桥。

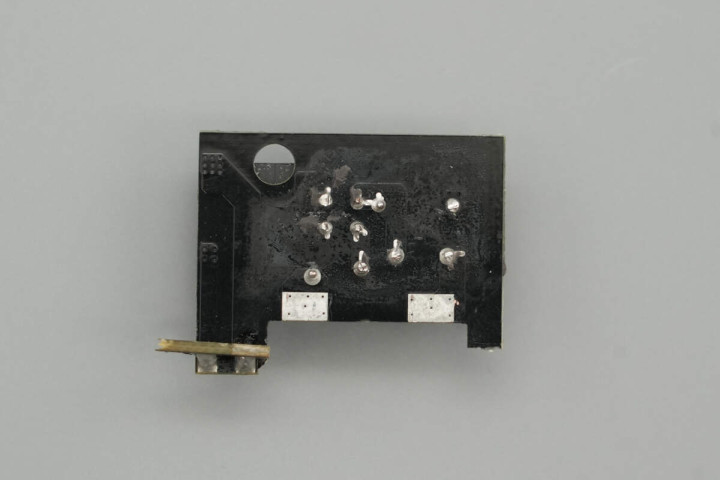

板子另一面无器件。

延时保险丝特写，规格为3.15A 250V。

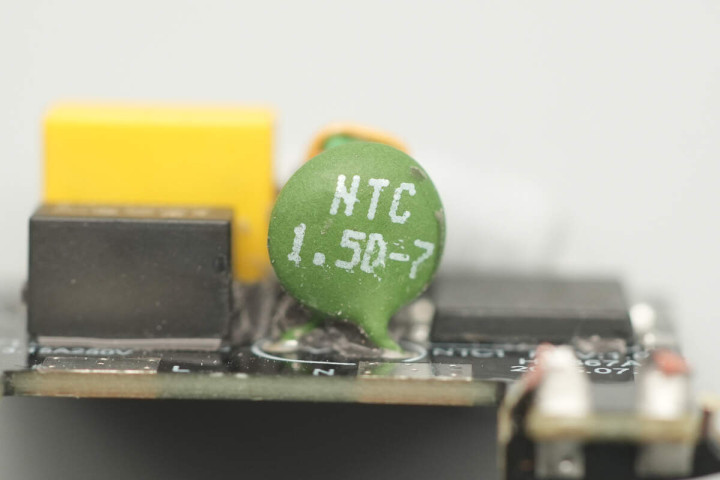

NTC热敏电阻特写，用于抑制上电浪涌电流。

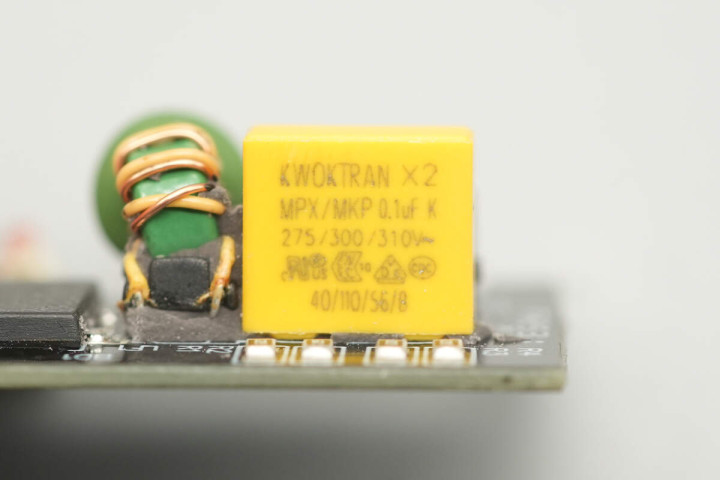

安规X2电容容量0.1μF。

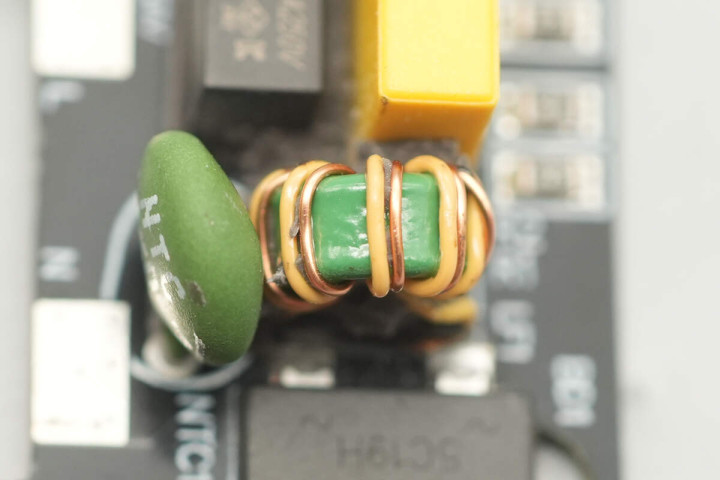

共模电感双线绕制，用于滤除EMI干扰。

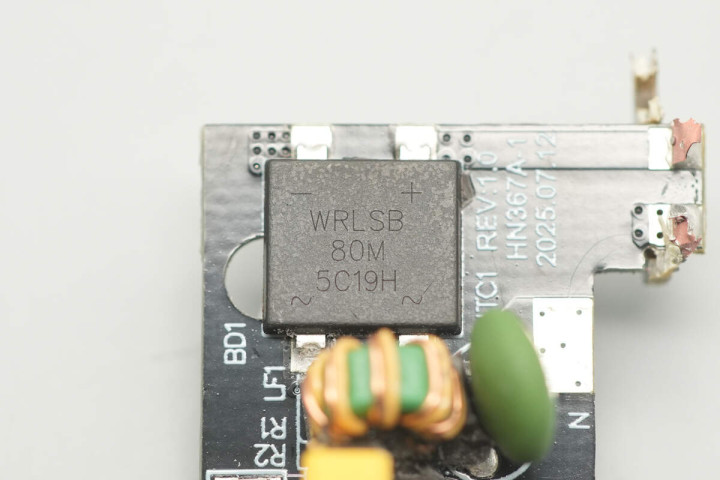

整流桥来自深圳市沃尔德实业有限公司，型号WRLSB80M，这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。选用的LSB封装，拥有良好的散热特性，帮助中大瓦数适配器提升可靠性，单颗可做60W+。

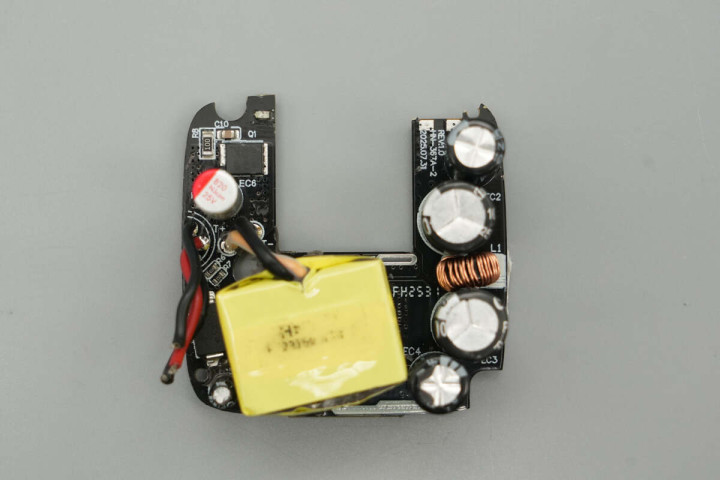

将另一块板子上导热胶清理掉，正面设有高压滤波电解电容、滤波电感、变压器、同步整流管和输出滤波固态电容。

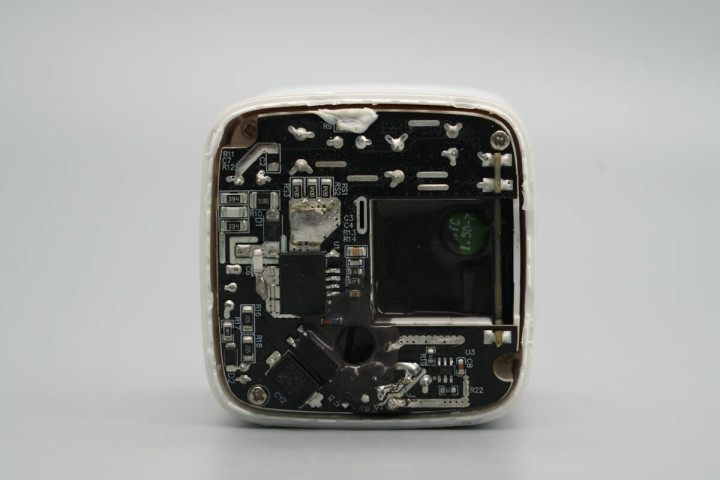

板子背面设有开关电源主控芯片、光耦、贴片Y电容以及同步整流控制器。

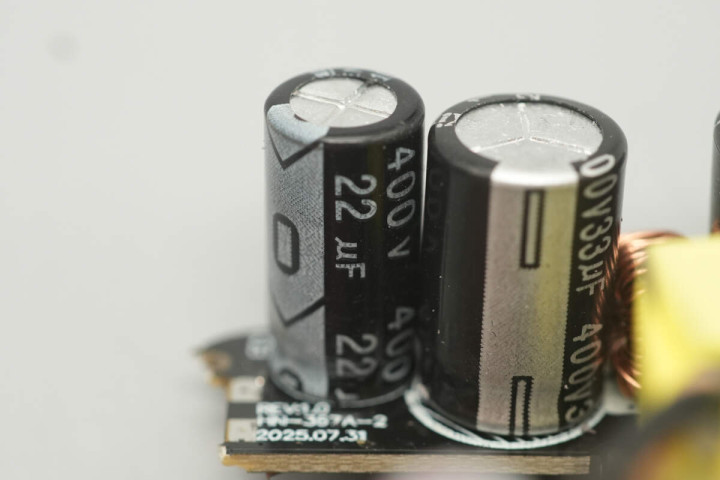

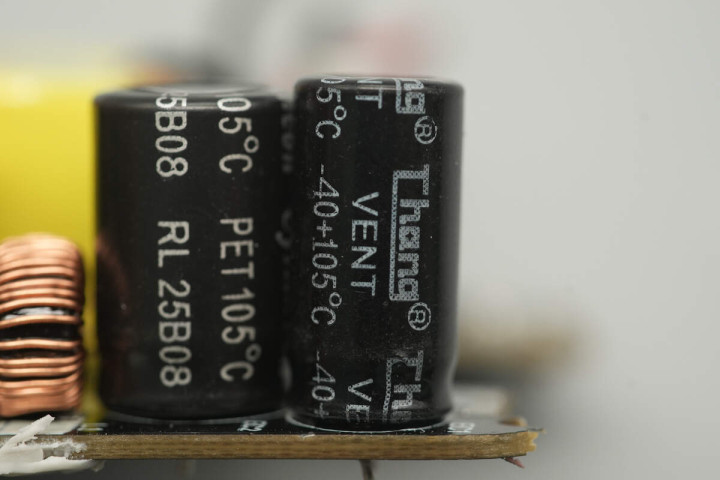

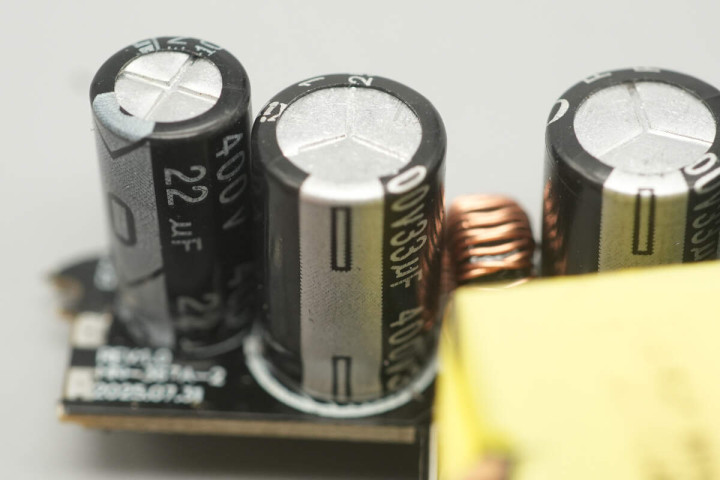

高压滤波电解电容来自Thang台辉。

规格为400V22μF。

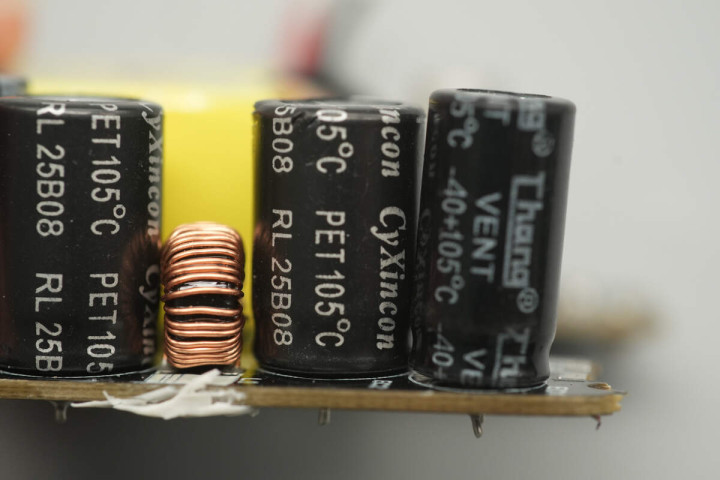

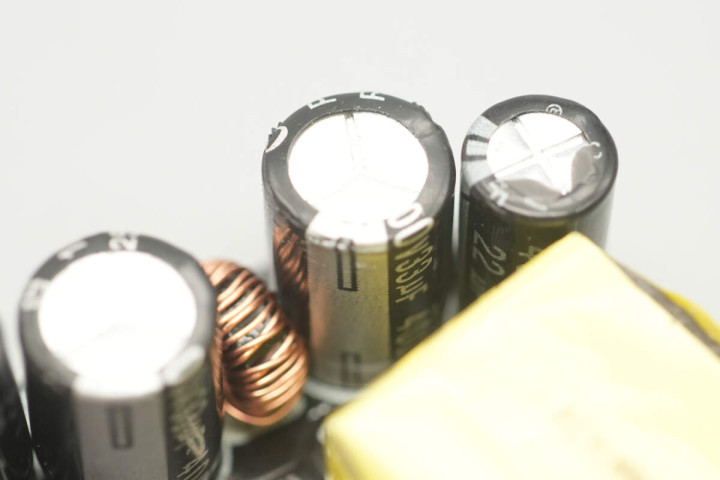

另外两颗来自CyXincon创宜兴。

一颗规格为400V33μF。

另一颗规格相同。

第四颗来自Thang台辉，规格也是400V22μF。

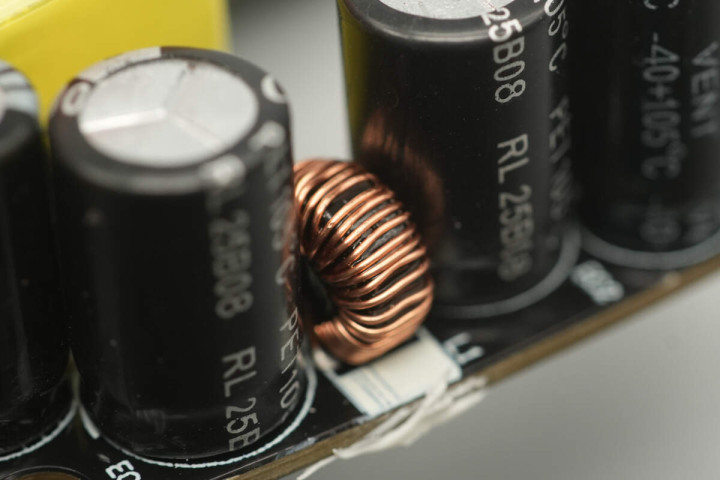

滤波电感特写。

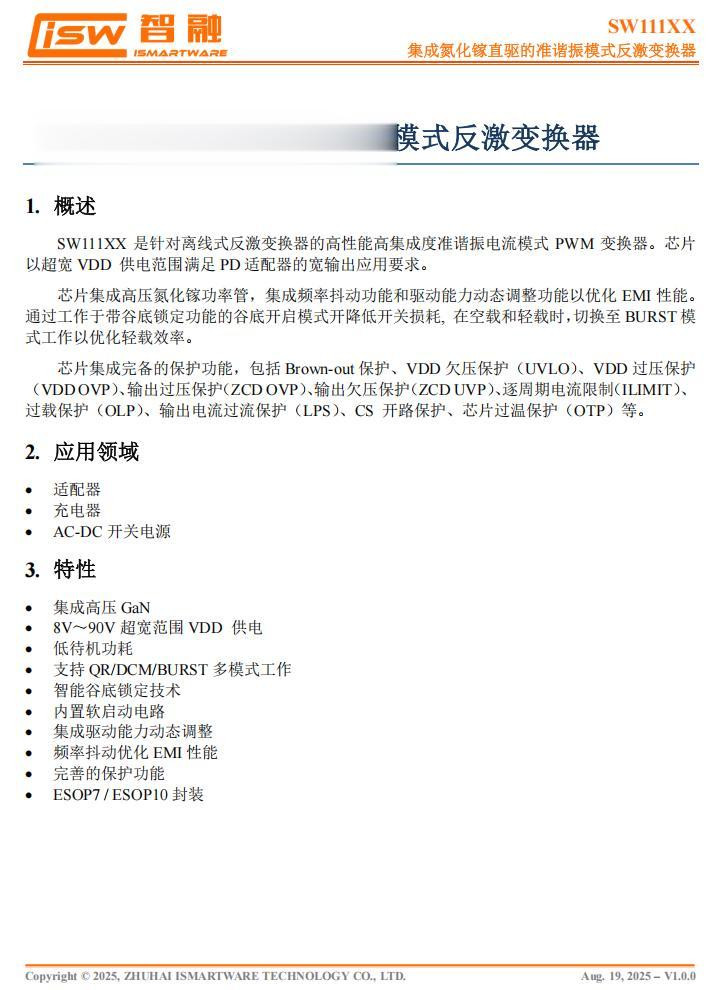

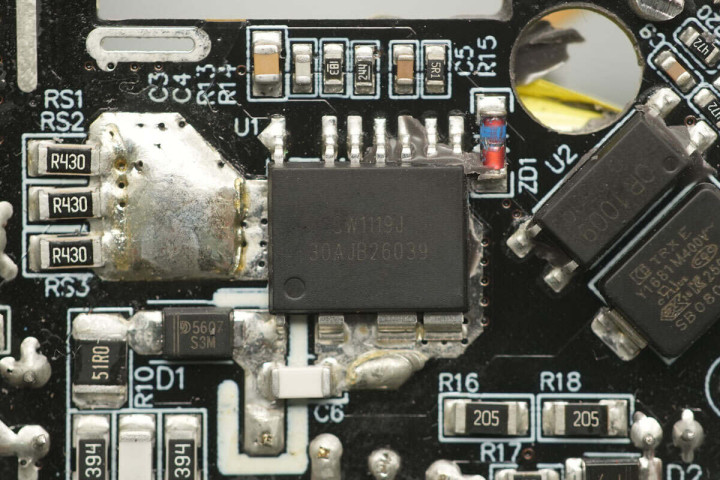

合封氮化镓芯片来自智融科技，型号SW1119J，这是一款针对离线式反激变换器的高性能高集成度准谐振电流模式PWM变换器。芯片以超宽VDD供电范围满足PD适配器的宽输出应用要求。

芯片集成高压氮化镓功率管，集成频率抖动功能和驱动能力动态调整功能以优化EMI性能。通过工作于带谷底锁定功能的谷底开启模式开降低开关损耗，在空载和轻载时，切换至BURST模式工作以优化轻载效率。

芯片集成完备的保护功能，包括Brown-out保护、VDD欠压保护、VDD过压保护、输出过压保护、输出欠压保护、逐周期电流限制、过载保护、输出电流过流保护、CS开路保护、芯片过温保护等。

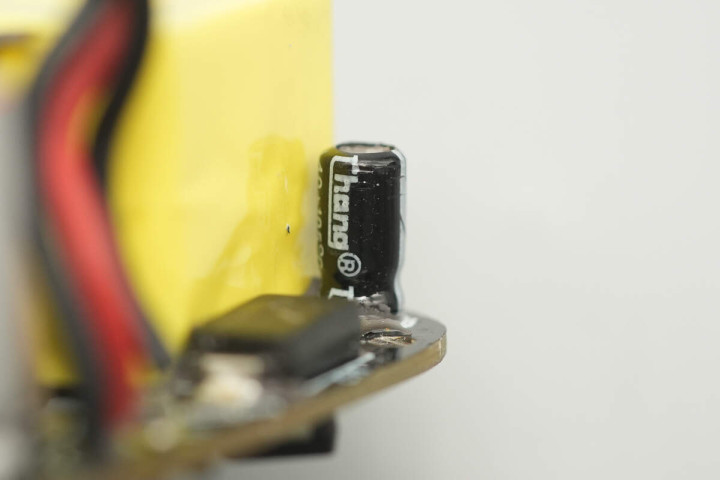

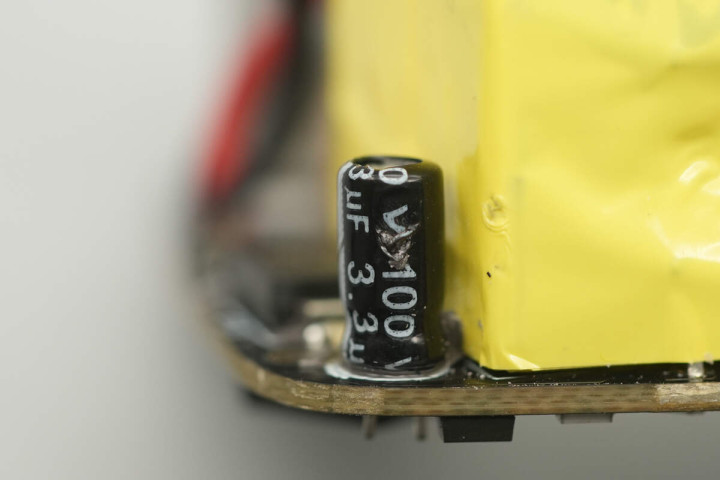

主控芯片供电电容也是来自Thang台辉。

小电容规格为100V3.3μF。

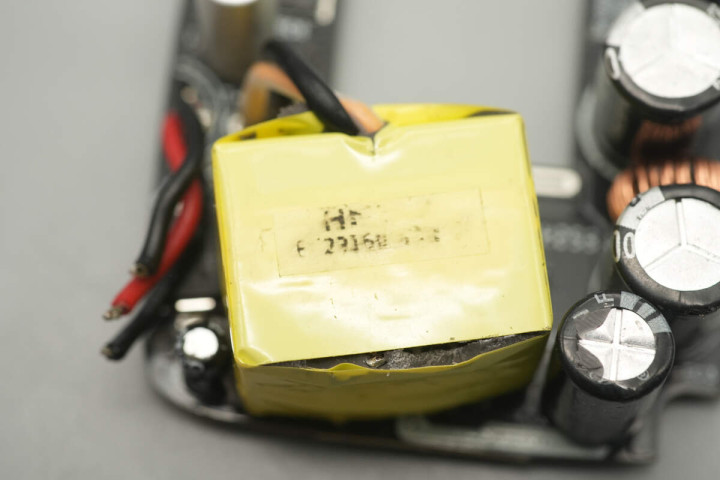

变压器特写。

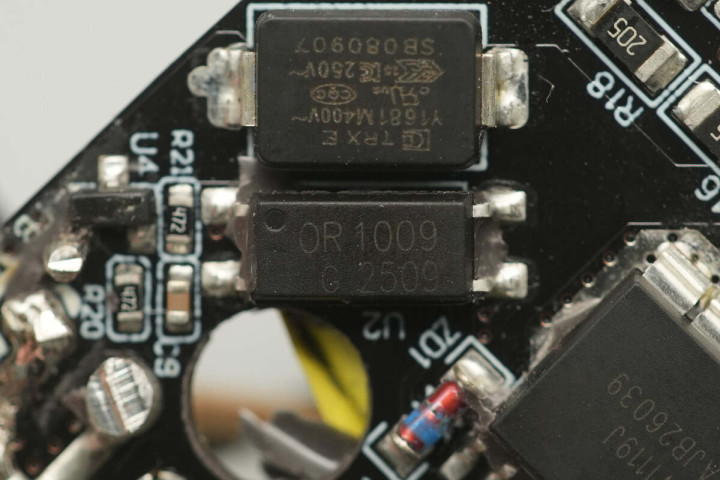

OR 1009光耦用于输出电压反馈。

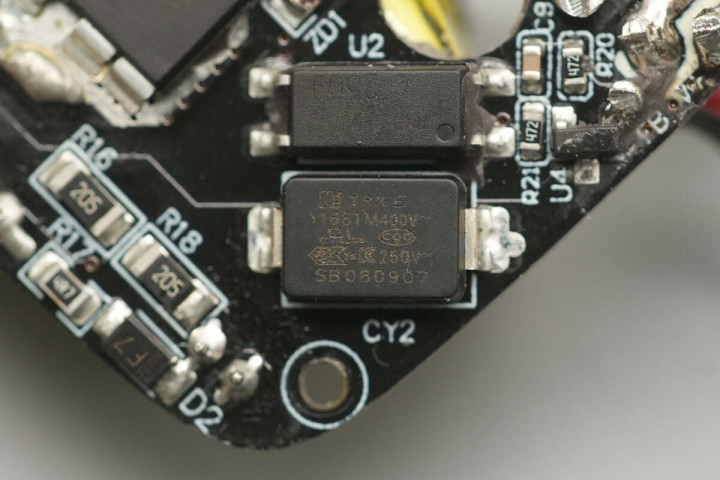

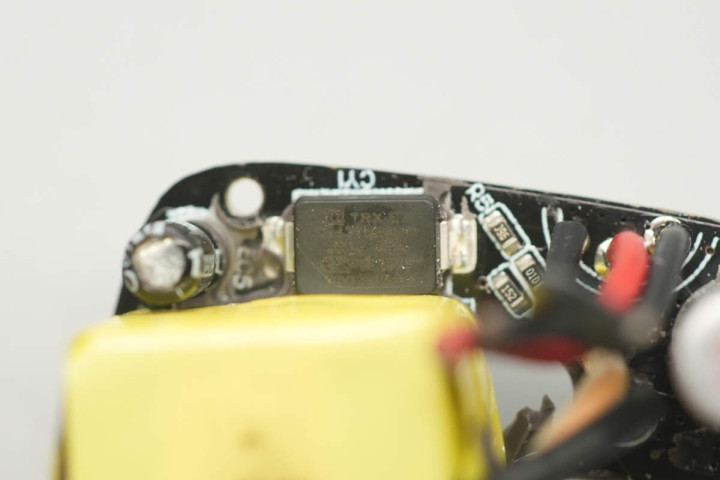

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1681M。

充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

另一颗特锐祥贴片Y电容料号为TMY1471M。

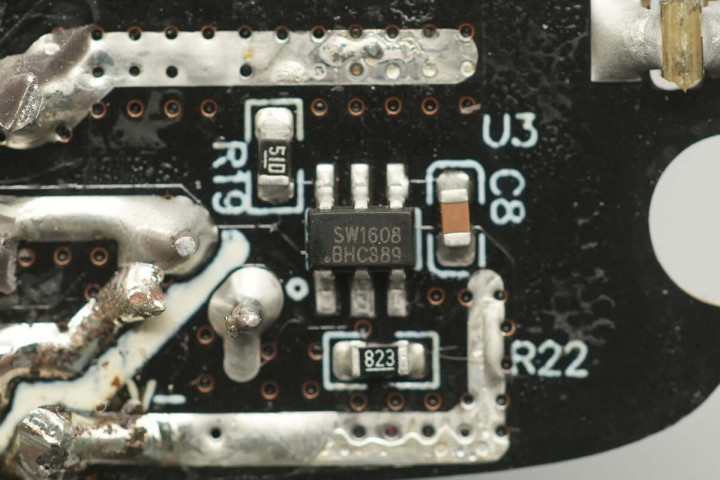

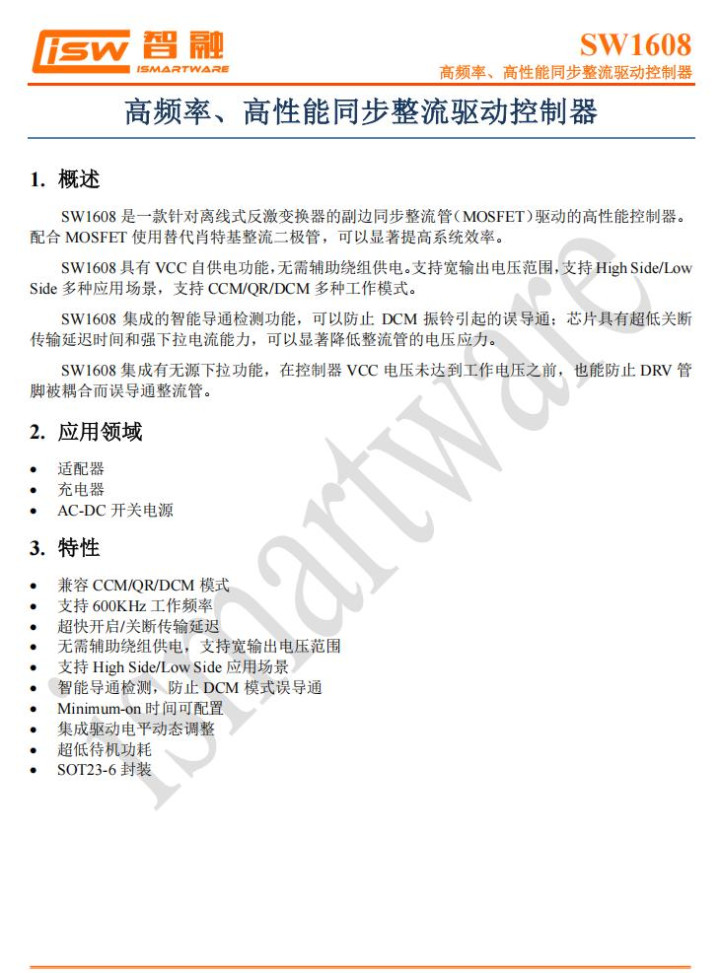

同步整流控制器采用智融科技SW1608，这是一款针对离线式反激变换器的副边同步整流管(MOSFET)驱动的高性能控制器，采用SOT23-6封装，其支持6V或者9V VCC供电，并且VCC具有自供电功能，无需辅助绕组供电并支持宽输出电压范围，配合MOSFET使用替代肖特基整流二极管，可以显著提高系统效率。

SW1608支持600KHz工作频率，并支持 High Side/Low Side 多种应用场景，支持 CCM/QR/DCM 多种工作模式。此外其内部集成智能导通检测功能，可以有效防止 DCM 振铃引起的误导通；芯片还具有超低关断传输延迟时间和强下拉电流能力，可以显著降低整流管的电压应力。

充电头网拆解了解到，智融科技SW1608同步整流控制器此前还被Aohi 65W 2C1A模块化氮化镓快充充电器、绿联65W 2C1A拉拉线氮化镓充电器、倍思65W 2C1A氮化镓快充充电器、安克Nano 70W 2C1A氮化镓充电器、众显100W 2C1A氮化镓充电器等产品采用。

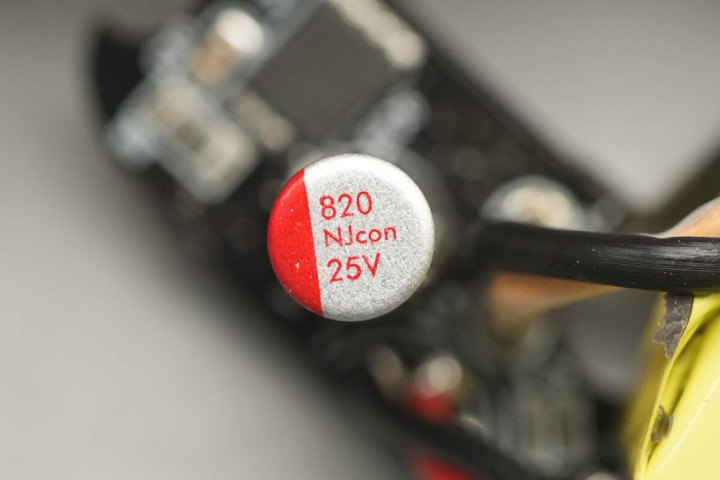

输出滤波固态电容来自NJcon永立，规格为25V820μF。

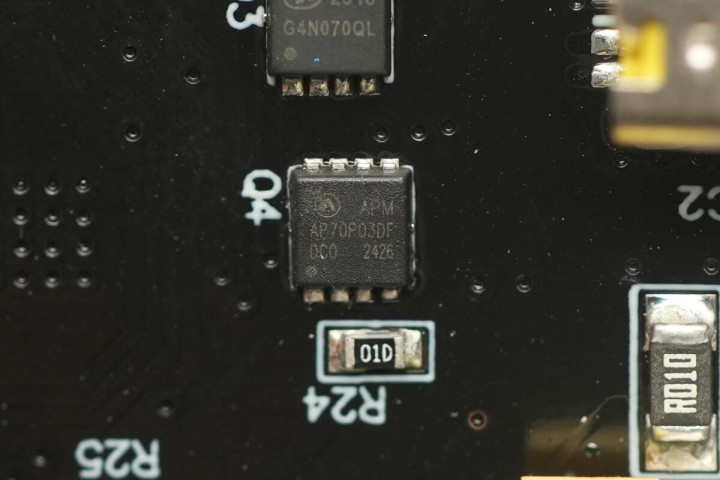

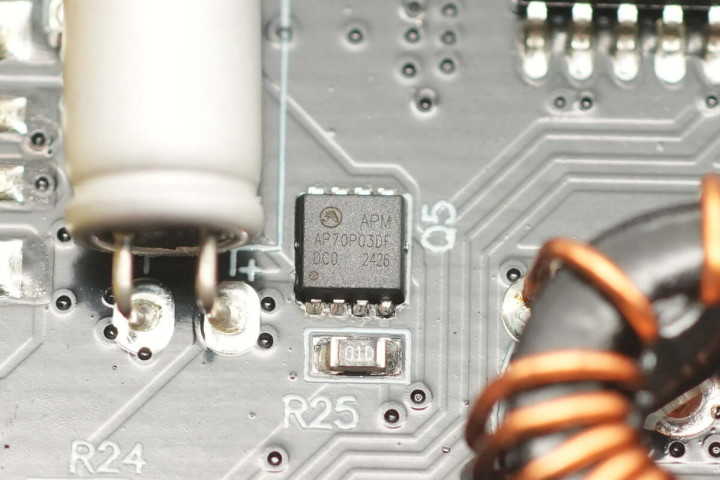

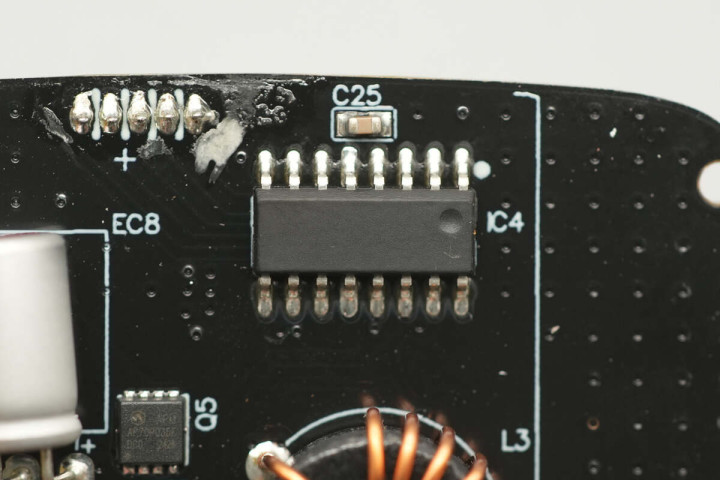

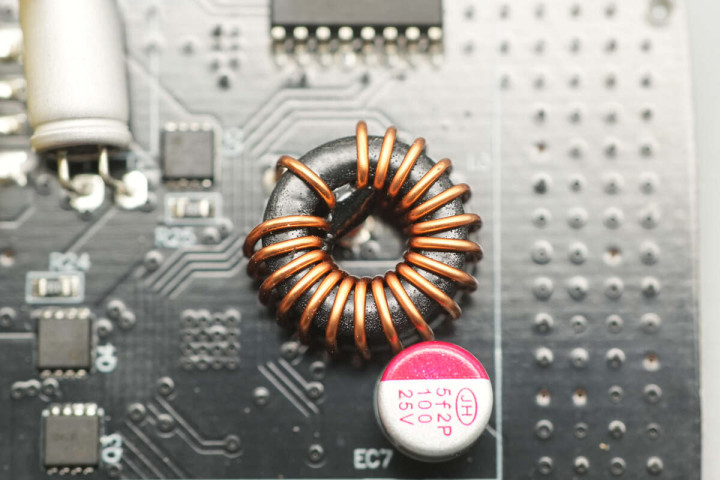

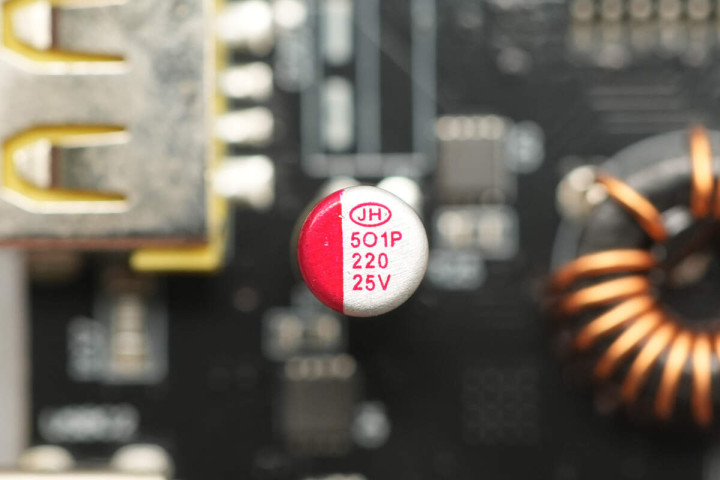

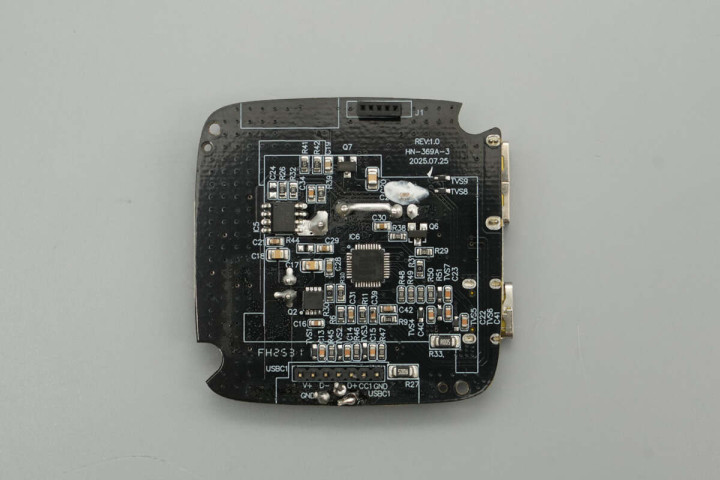

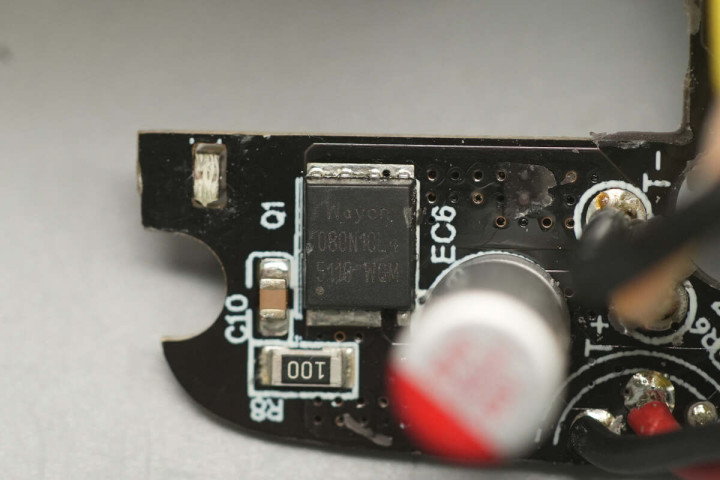

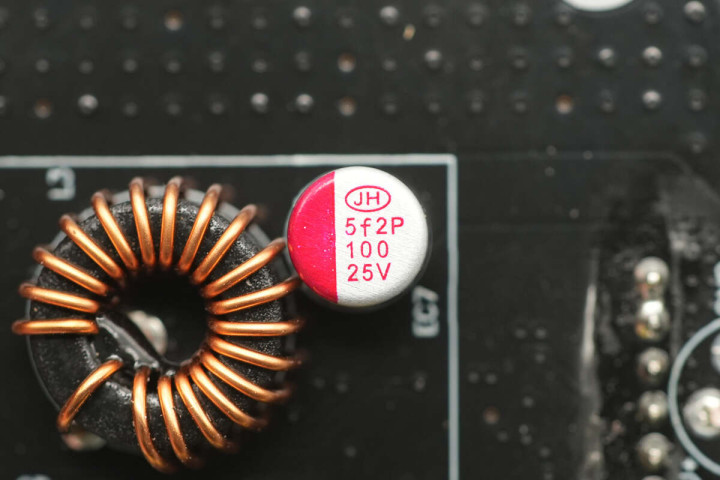

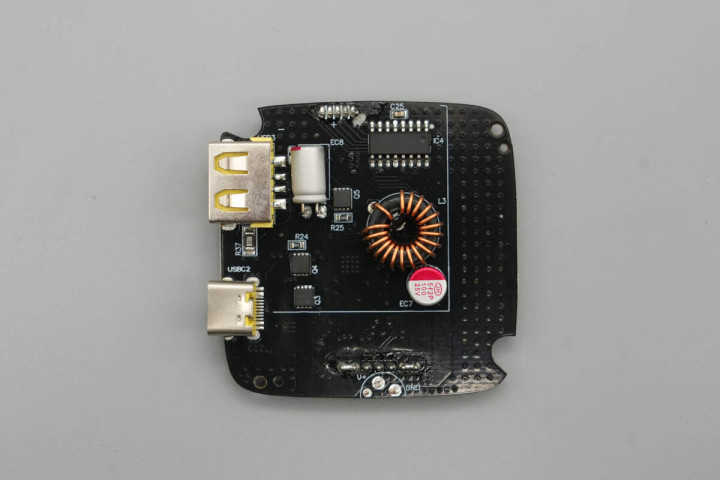

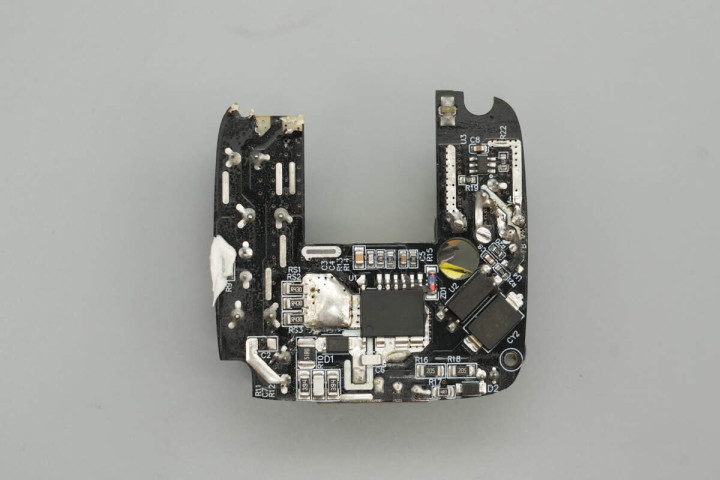

最后一块PCBA正面设有降压电感、滤波固态电容、MCU以及VBUS开关管。

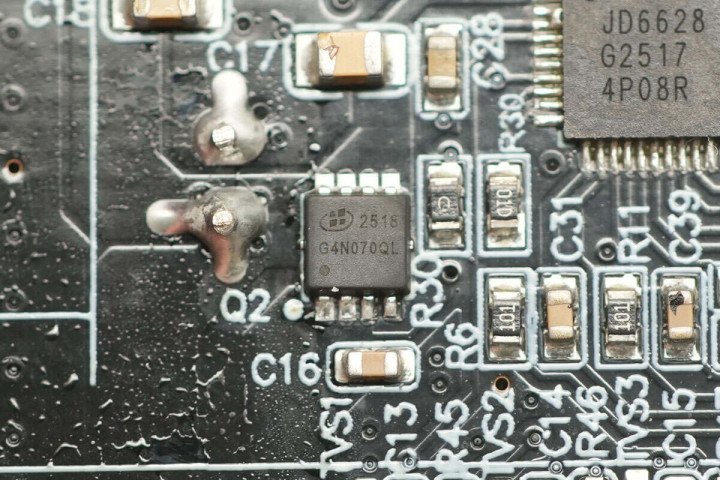

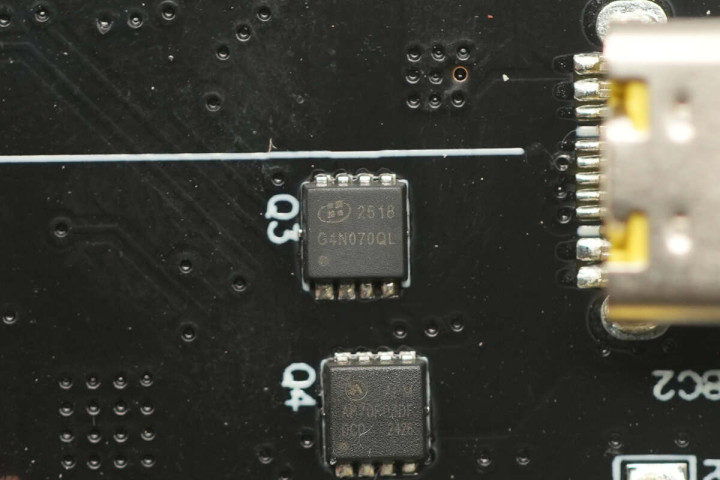

另一面设有协议芯片、同步降压转换器和VBUS开关管。

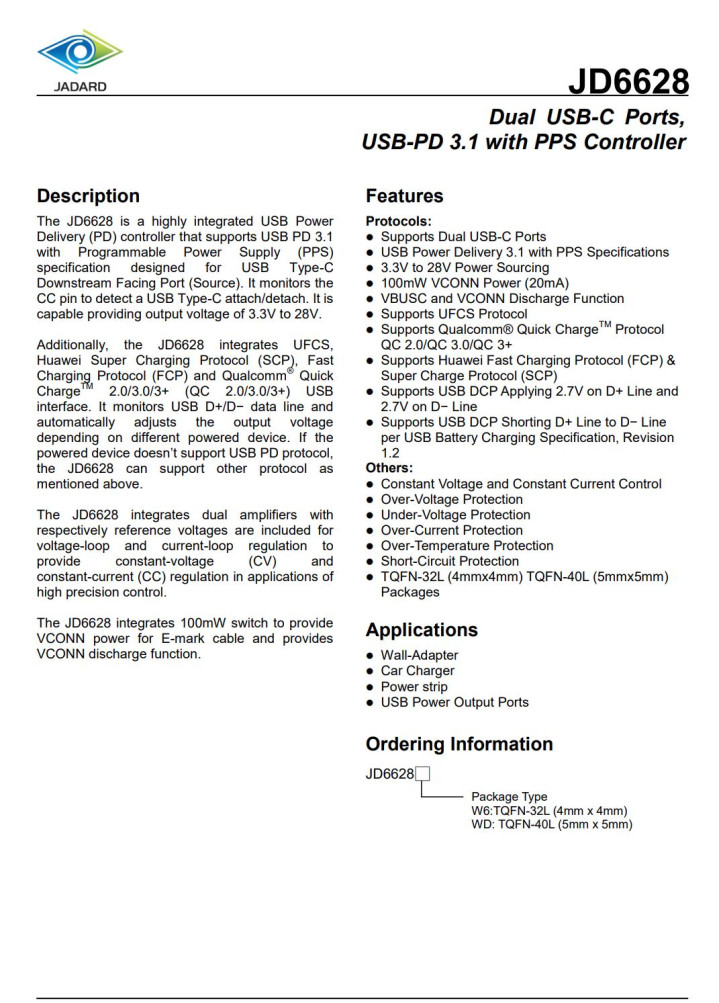

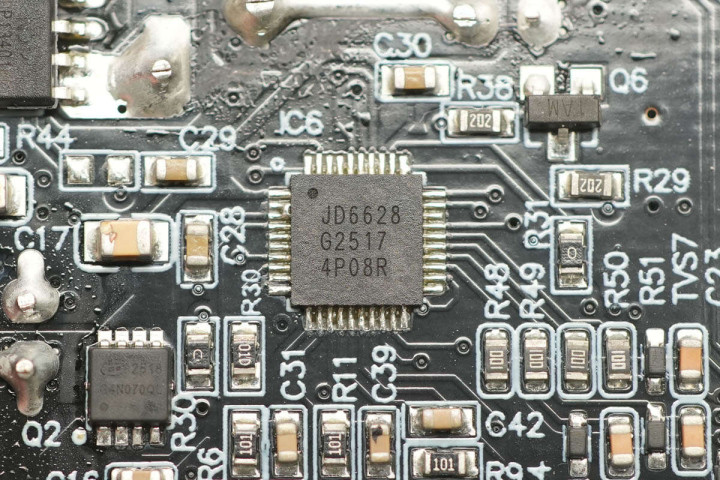

USB-C1拉拉线和1A1C接口协议芯片采用天德钰JD6628，这是一颗高集成度的协议芯片，支持PD3.1和PPS输出，支持3.3-28V输出电压，JD6628集成UFCS，华为SCP和华为FCP，高通QC2.0/3.0/3+快充。芯片内部集成双路放大器，分别用于恒压和恒流控制。JD6628集成100mW Vconn供电。

JD6628集成USB-A接口插入移除检测功能，不仅支持双路USB-C接口，还可支持USB-A接口应用。单芯可作2C1A设计，同时JD6628支持芯片互联功能，可智能分配功率，非常适合于大功率或多口组合应用。

JD6628具备VBUS放电和VCONN放电功能，芯片内置过压保护，欠压保护，过电流保护，短路保护，过热保护。JD6628采用TQFN4*4-32L和TQFN5*5-40L封装，适用于快充充电器，车充等应用。

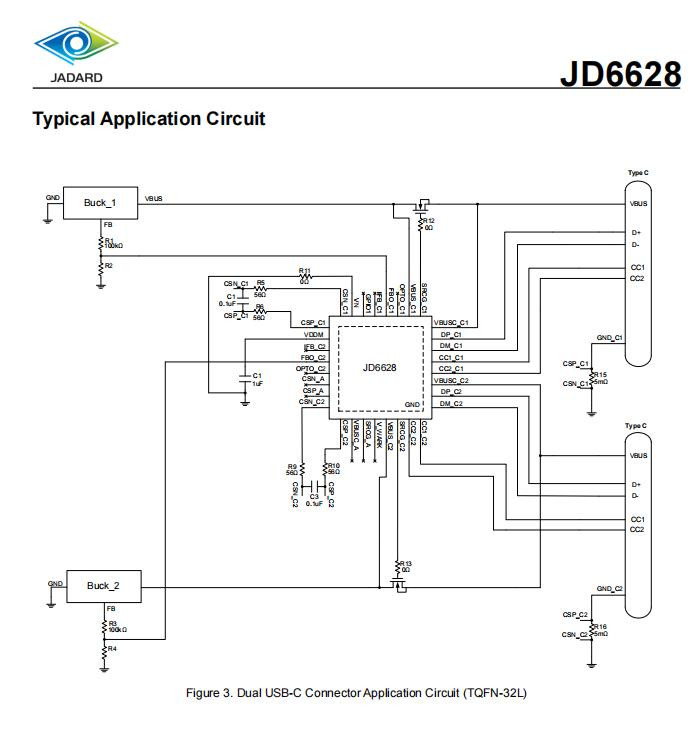

天德钰JD6628双USB-C接口典型设计线路图一览。

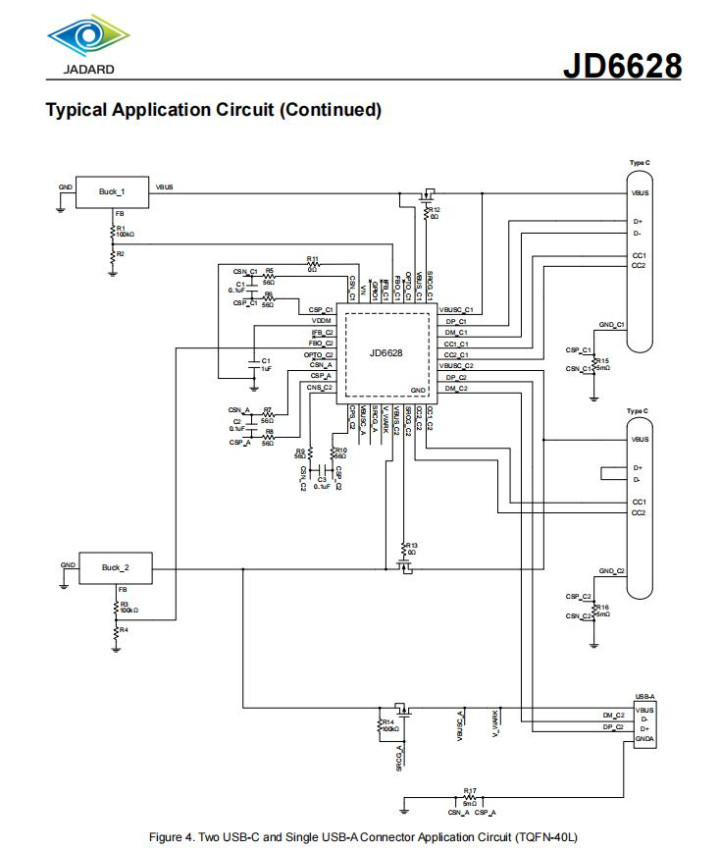

天德钰JD6628 2C1A接口典型设计线路图一览。

充电头网拆解了解到，天德钰JD6628此前还被倍仕达65W 2C1A氮化镓数显充电器、同长盛180W 3C2A氮化镓桌面充电器、同长盛160W 5C3A氮化镓桌面充电器、希辉达100W双USB-C氮化镓快充充电器等产品采用，芯片性能获客户一致认可。

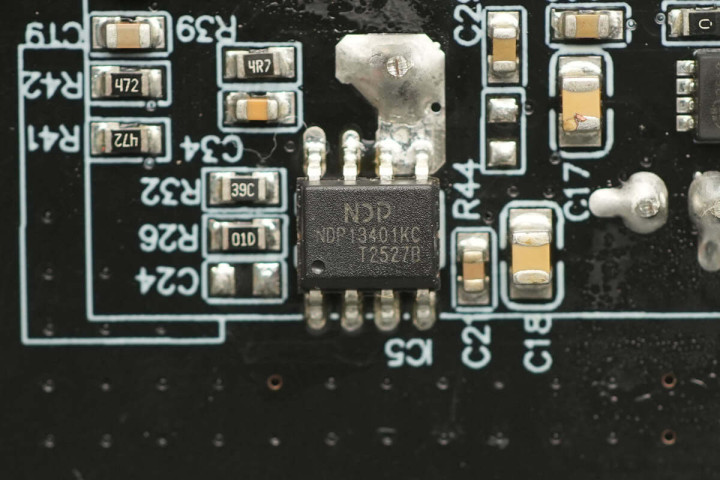

用于1A1C接口二次降压的同步降压转换器来自NDPSEMI芯潭微，型号NDP13401KC，这是一款高效、单片同步降压型DC/DC转换器，采用恒定频率的平均电流模式控制架构。该器件可提供高达4.0A的连续负载电流，并具备优异的线路和负载调节性能。其输入电压工作范围为4.6V至30V，可输出3.3V至25V的可调电压。采用SOP8封装。
